Rozbiórka Samsung 8000 Smart TV

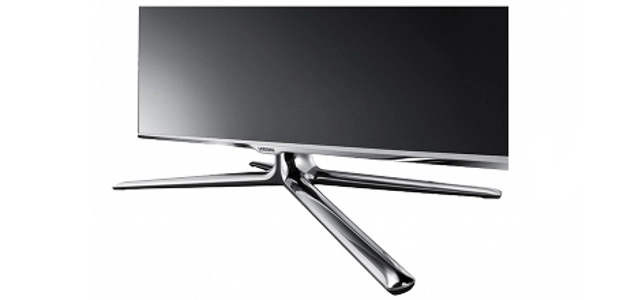

Ekipa Chipworks tym razem wzięła na tapetę jeden high-end’owych modeli telewizorów Samsunga: warty 3.000 USD Samsung 8000 Series Smart TV.
Jak przystało na Samsunga, model z serii 8000 jest napakowany chipami produkcji Samsunga: pamięci, procesor aplikacyjny, kostki odpowiedzialne za przetwarzanie obrazu – to wszystko pochodzi z własnych zakładów koreańskiego giganta. Chipwork komentuje z właściwym tej ekipie humorem: ‘Przynajmniej nie upchnęli w 55-calowym odbiorniku akcelerometru ani żyroskopu: machanie tym odbiornikiem byłoby niebezpieczne!’

Kluczowym komponentem na płycie głównej jest chip SDP1106, noszący oznaczenia DNIe. To spora, mierząca 8.86mm x 8.94mm kostka, połączona od spodniej części z elementem odprowadzającym ciepło, wykonanym według innowacyjnej technologii Samsunga 32nm high-k metal-gate.

‘Przynajmniej nie upchnęli w 55-calowym odbiorniku akcelerometru ani żyroskopu: machanie tym odbiornikiem byłoby niebezpieczne!’

Druga z płytek odbiornika zawiera kolejne chipy sterujące funkcjami TV i kolejne dwa duże komponenty Samsunga: SDP1107 LCD timing controller (7.09mm x 7.30mm) oraz SDP1111 Echo-FP DTV MCU/LED frame rate controller (7.4mm x 8.23mm). Również na tej płytce znalazła się 1 GB pamięć Samsung DDR3 SDRAM.

Chipwork sporządził listę kilkunastu najistotniejszych komponentów odbiornika:

* Alpha & Omega - AOZ1051PI - Regulator
* Alpha & Omega - AOZ1360AI – Włącznik napięcia
* Alpha Imaging Technology Corp. - AIT8422F – procesor obrazu
* Atmel Corporation - ATMLH202 - EEPROM
* Broadcom - BCM20705A1KWFBG - Bluetooth
* Broadcom - BCM20733A1KFB1G - Bluetooth
* Cirque - SD806A – Kontroler dotykowy
* Conexant - CX20708-21Z - System-on-Chip (SoC)
* Diodes Inc. - AP1117Z - Regulator
* Diodes Inc. - AP7173 - Regulator
* Diodes Inc. - APX1117E-18 – Regulator napięcia
* Diodes Inc. - APX1117E-33 – Regulator napięcia
* EON - EN25F10-100GIP – Seryjna pamięć flash
* Fairchild - FDD5N50U - N-channel FET
* Genesys - GL852G - Kontroler USB
* Infineon - ICE2PCS06 – Kontroler mocy
* Intel - 2811 – niesklasyfikowany
* Intersil, Inc. - ISL24826IRZ - niesklasyfikowany
* Macronix - MX25L6406EM2I-12G – Seryjna pamięć flash
* National Semiconductor - VM19AG - niesklasyfikowany
* NXP Semiconductors - BYC5X-600 - niesklasyfikowany
* Ralink - RT5572N - WiFi SoC
* Realtek - RTL8201F - Ethernet Transceiver
* Rohm - BD9329AEFJ - Regulator
* Samsung - K4B1G1646G-BCH9 - DDR3 SDRAM
* Samsung - K4B2G1646C-HCMA - DDR3 SDRAM
* Samsung - KLM2G1HE3F-B001 - Multichip package
* Samsung - SDP1101 - SoC
* Samsung - SDP1104 - niesklasyfikowany
* Samsung - SDP1106 - SoC
* Samsung - SDP1107 - SoC
* Samsung - SDP1111 - SoC
* Samsung - SENX70 - niesklasyfikowany
* Samsung - UN55ES8000F_Pri-Camera – moduł kamery
* SEMTECH - RClamp0504FA - niesklasyfikowany
* Sensitron Semi - MBRF2080CTL - niesklasyfikowany
* Sensitron Semi - SDURF1030CT – Prostownik napięcia
* Silicon Image Inc. - Sil9587CNUC-3 - Mikroprocesor
* STMicroelectronics - M24512RP - EEPROM
* Texas Instruments - 09048 - niesklasyfikowany
* Texas Instruments - MAX3222ECDB - RS232 driver/receiver
* Texas Instruments - TAS5735 - niesklasyfikowany
* Texas Instruments - TPS54821 - DC-DC konwerter
* Texas Instruments - TPS65167A – Regulator mocy
* Texas Instruments - TS3DS10224 - MUX
* Toshiba - TC74VHC4052AFT – Konwerter danych/multiplexer/przełącznik
* Toshiba - TC74VHCV541FT - niesklasyfikowany
* Vishay Siliconix - Si4435DY - P-channel FET
* Weltrend Semiconductor - WT61P806 – Kontroler USB
* Winbond - W25Q16BVS1G – Seryjna pamięć Flash
* Wolfson -WM8904G - Audio CODEC
