Jak zbudowana jest Motorola Droid RAZR
Ekipa iFixit zbadała, jak Motoroli udało się spakować wszystkie technologie RAZR w tak małym urządzeniu. Toshiba, Qualcomm, TI, Bosch...kogo jeszcze znajdziemy w środku?
Sztuka demontażu:
RAZR ma zaledwie 0,28 cala grubości, a na wybrzuszeniu powierzchni aparatu – 0,42.Dla porównania, Verizon przechwalał się jeszcze we wrześniu, że Droid Bionic z 0,43 cala grubości jest najcieńszym telefonem 4G LTE.

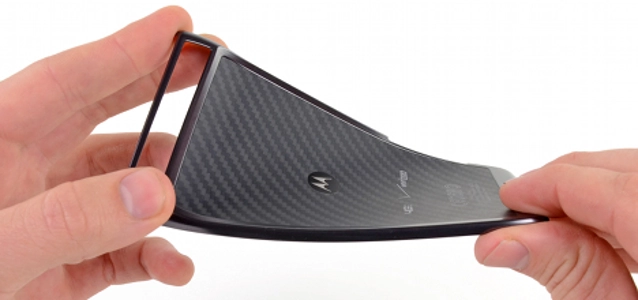

Dzięki cienkiej tylnej pokrywie z tworzywa sztucznego z dodatkiem kevlaru, telefon jest bardziej wytrzymały na czynniki zewnętrzne i uszkodzenia mechaniczne, a także wodoodporny.
Ekipa iFixit miała drobne problemy z wyjęciem baterii, której pojemność wynosi1780 mAh, czyli o 300 mAh więcej niż w iPhone'ie 4S. Przewidywany czas rozmów stanowi 600 min, zaś czas czuwania - 324 godziny.
Smartfon Motorola RAZR wyposażony został w dotykowy ekran Super Amoled o przekątnej 4,3”, wyświetlający obraz w rozdzielczości 540x960 pikseli. Z tyłu obudowy znajdziemy kamerkę 8 MP, potrafiącą nagrywać filmy w rozdzielczości 1080p HD, a z przodu 1,3 MP.
Na przedniej stronie płyty głównej znajdziemy mnóstwo chipów. Aby zapewnić nowej Motoroli najcieńszą obudowę prawie wszystko zostało spakowane na jednej stronie płyty.
Czołowi gracze:
- Toshiba THGBM4G7D2GBAIE 16GB EMMC pamięci Flash
- Samsung K3PE7E700M-XGC1 4Gb LPDDR2 RAM
- chip Qualcomm PM8028, który działa w połączeniu z chipem Qualcomm MDM6600 i zapewnienia bezprzewodową transmisję danych do telefonu
- wzmacniacz mocy Avago ACPM-7868
- Motorola T6VP0XBG-0001
- Texas Instruments WL1285C Wilink 7 Bluetooth/Wi-Fi/GPS
- moduł wzmacniacz mocy Skyworks 77449
- Toshiba Y9A0A111308LA
- ST Ericsson CPCAP 6556002
- Hynix H90H1GH51JMP
- Infineon 5726 SLU A1 H1118 3A126586
- akcelerometr Bosch 2133 C3H L1ABG
-----
Więcej informacji możecie uzyskać na stronie iFixit / © iFixit.
