Rozbiórka aparatu Nikon V1

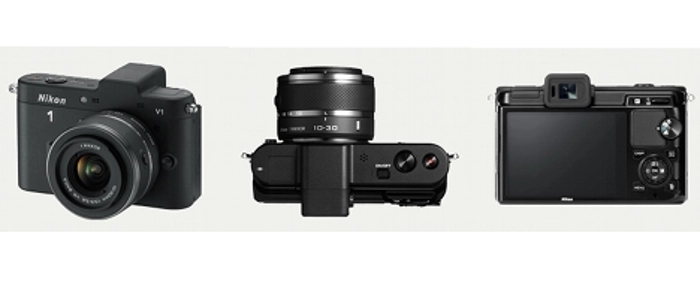

Nowy bezlusterkowiec V1, należy do linii Nikon1. Kompakt z wymiennymi obiektywami ma wbudowany wizjer elektroniczny i korpus wykonany z magnezu. Ekipa Chipworks zajrzała do jego wnętrza.
Na chipie sensora CMOS o sięgającej 12 milionów fizycznej ilości pikseli w rozmiarze 3,4 µm (wymiary 16,9 mm x 17,9 mm) redaktorzy Chipworks znaleźli logo amerykańskiego producenta Aptina. Procesor obrazu został natomiast wyprodukowany przez Nikona - EXPEED 3 albo EI-160.
Ekipie udało się znaleźć w V1 wiele kości Samsunga, w tym K4X2G323PC-8GD8 SDRAM DDR . Inni gracze, którzy pojawili się przy rozbiórce urządzenia to Elpida (pamięć DRAM: DE4232A2MA), STMicroelectronics (128MB pamięci Flash: M29W128GH-60ZA6), Epson (chip procesora wizyjnego: E03100F0A) jak również NXP (nadajnik HDMI: TDA9989).
© Chipworks
-----
Więcej możecie znaleźć na stronie Chipworks.
