Złącza wykonane w technice sprężynowej

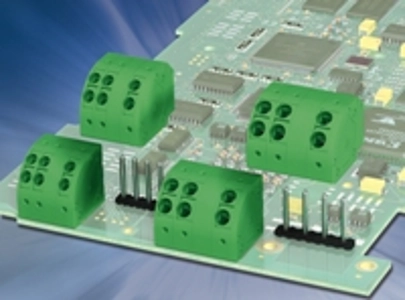

Nowe złącza i wtyki do płytek drukowanych z podwójnym połączeniem sprężynowym PTDA firmy Phoenix Contact posiadają dwa łączniki dla każdego potencjału elektrycznego, co upraszcza łączenie obwodów. Punkty zaciskowe są ustawione pod kątem 45° w stosunku do płytki drukowanej.

Okrągłe i symetryczne złącza do płytek drukowanych dostępne są z rastrem 3,5 i 5,0 mm, jak również w wersji wtykowej i lutowanej na twardo. Konstrukcja płytki i dopasowane kształty umożliwiają łączenie poszczególnych listew z różnymi rastrami i pozwalają nadal używać oznaczania kolorami. To sprawia, iż podłączenie urządzenia jest łatwe i pozwala na uniknięcie błędów. Przy połączeniach 2 x 2,5 mm² lub 2 x 1,5 mm² dla przewodów zarówno sztywnych, jak i elastycznych, to złącze do płytek drukowanych jest szczególnie odpowiednie do instalacji w budynkach z typowymi przekrojami przewodów. Zapewnia doskonałe możliwości zaciskowe przy użyciu techniki wtyku bezpośredniego. Poręczny przycisk zwalniający pozwala na szybkie i łatwe zwolnienie przewodów. Symetryczna budowa pozwala na montowanie płytek drukowanych w pozycji poziomej lub pionowej w obudowach, a złącza zawsze będą zachowywać ten sam wygląd zewnętrzny.
