© iFixit Przemysł elektroniczny | 11 maja 2011

Czy wiesz jak zbudowane jest urządzenie FBI?

Ekipa iFixit, dzięki uzyskaniu dostępu do niektórych urządzeń, miała wielokrotnie okazje pomóc FBI w walce z przestępczością. Teraz eksperci przyjrzeli się wykorzystywanemu przez agentów urządzeniu lokalizacyjno-monitorującemu.
Zespół iFixit we współpracy z Wired zajrzał do środka urządzenia lokalizacyjno-monitorującego zainstalowanego w samochodach FBI. Urządzenie zostało wypożyczone ekipie iFixit przez osobę, która znalazła je w swoim samochodzie i jest ono podobne do modelu jaki niedawno został znaleziony przez Yasira Afifi. Tamto urządzenie natychmiast zostało przechwycone przez FBI.

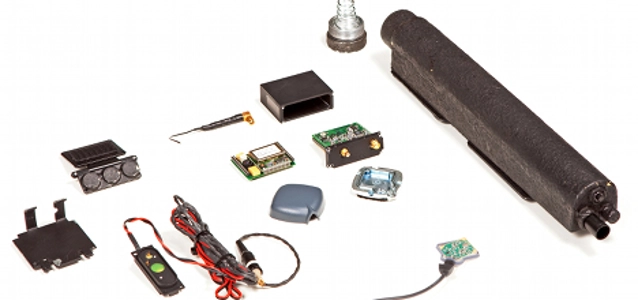

- Ręcznie montowane urządzenie składa się z urządzenia GPS do odbioru położenia samochodu, nadajnika radiowego do przekazywania lokalizacji do zainteresowanych instytucji (aka FBI) oraz zestawu litowych baterii, które zasilają całe urządzenie.

- Zastanawiasz się, jakiego rodzaju technologia zasila urządzenie lokacyjne? Zespół iFixit wyjął zaślepkę i sprawdził. Według ekspertów urządzenie jest zasilane przez cztery litowe Li-SOCl2 baterie D. Każda komórka odpowiada 13,000 mAh! To prawie dwa razy więcej możliwości niż daje bateria zasilająca nowego iPada2.

- Aby rozpocząć rozbiórkę urządzenia, odłączono dwie anteny, które były przymocowane za pomocą śrub do modułu. Krótka antena jest odpowiedzialna za przekazywanie sygnału lokalizacji do transponderów. Większa antena ma na celu odbiór sygnałów GPS.

- Usunięcie kilku śrub Phillips pozwoliło na dostęp do wnętrza anteny GPS. Szybko okazało się, że dostawcą jest Sigem, firma, która współpracowała z Tyco na początku 2000 r. przy produkcji komponentów GPS.

- Aby dostać się do mózgu modułów, skupiamy się na końcówkach śrub. Po pomyślnym ich wykręceniu, docieramy do obu modułów, które można rozdzielić w celu łatwiejszej identyfikacji i zbadania obwodów. Mały niebieski przewód łączy antenę GPS z płytą odbiornika GPS. Po odłączeniu płyty GPS, możemy bliżej przyjrzeć się obu komponentom.

- Modułem zapewniającym przetwarzanie sygnału GPS w tym urządzeniu jest μ-blox GPS-MS1. Został on wyprodukowany 29 czerwca 1999 i dysponuje zdumiewającą pamięcią 0,125MB SRAM i 1MB pamięci Flash.

- Większa z dwóch płytek zawiera połączenie dla obu anten i jest odpowiedzialna za stronę RF w urządzeniu lokacyjno-monitorującym. Zawiera:
* XEMICS XE1201 - chip pozwalający na uzyskanie ultraniskiego poboru mocy w układzie nadawczo-odbiorczym; pozwala na transmisję i odbiór danych
* RFM RF1172 - filtr SAW (surface-acoustic-wave); zapewnia selektywności, umożliwia oddzielenie sygnałów jednej częstotliwości od wszystkich innych częstotliwości w odbiornikach 433,92 MHz.

Na tym nie koniec. Pełną gamę zdjęć znajdziecie
tutaj.
-----

Zdjęcia © iFixit posiadają funkcję ZOOM.
