© iFixit Przemysł elektroniczny | 06 maja 2011

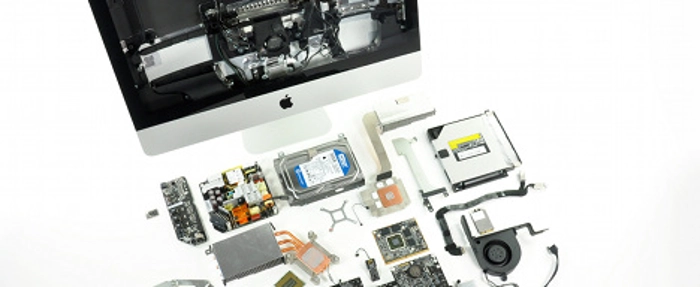

Nowy iMac od środka

Ekipa iFixit szybko odkryła, że nowy model iMac'a otwiera się w taki sam sposób jak jego poprzednicy. Wszystko co trzeba zrobić, to zdjąć magnetyczny szklany wyświetlacz, który mocują dwie przyssawki, a następnie wykręcić śruby w panelu LCD.
IFixit przyznało 21,5'' iMac'owi (EMC 2428) 7 z 10 możliwych do zdobycia punktów.

Sztuka demontażu:
Demontaż produktu Apple był bardzo prosty i wymagał jedynie usunięcia przyssawek mocujących i wykręcenia śrub typu 10 Torx mocujących ekran LCD. Każdy użytkownik może z łatwością wymienić RAM i przy odrobinie wysiłku dotrzeć do dysku twardego oraz napędu optycznego.

Jednak bardziej zaawansowani użytkownicy (ci, którzy chcą uaktualnić CPU/GPU) będą musieli zdemontować płytę główną, co nie jest łatwym zadaniem. Dodatkowo wymiana CPU na własną rękę skutkuje utratą gwarancji producenta. W ocenie fachowców z iFixit dość trudno zmontować ponownie LCD i wyświetlacz bez zakleszczenia pomiędzy nimi kurzu, pyłu i roztoczy, które negatywnie wpłyną na jakość obrazu i działanie nowego iMac'a.

Wyposażenie:

Wyświetlacz LED został wyprodukowany przez LG i oznakowany został numerem producenta LM215WF3. Ten sam wyświetlacz został wykorzystany w poprzednich modelach iMac'a.

- Podobny (ale nie identyczny) do układu Thunderbolt IC możemy znaleźć w najnowszym MacBook'u Pro 15''; iMac, wyposażony został w Thunderbolt port IC od Intela (L102IA84 EFL).

- Opcjonalnie SSD wydaje się znajdować pod napędem optycznym - to jedyne miejsce, gdzie ekipa zauważyła, że czegoś wyraźnie brakuje. Są trzy punkty mocowania pod napędem optycznym, jednak w testowanej przez zespół iFixit wersji, nic do nich nie dołączono. Opcja ta jest dostępna tylko w komputerze iMac 21.5'' 2.7GHz.

- Typowo dla Apple, jeden radiator jest zarezerwowany dla CPU, a drugi nadzoruje GPU.

- Nowy iMac jest zasilany przez czterordzeniowy 2,5GHz procesor Core i5-2800S z 6MB Intel Smart Cache.

- Z odrobiną magii, radiator GPU można odłączyć od płyty głównej, odsłaniając płytę AMD GPU.

- Głównymi chipami na pokładzie GPU są: AMD Radeon HD 6750M GPU, a także cztery chipy Hynix H5GQ1H24AFR T2L 1Gb GDDR SDRAM (w sumie łącznie 512MB).

- W samym sercu karty Wi-Fi znajdziemy LAN chip AR9388-AL1A 802.11n od Atheros.

- W sercu płyty Bluetooth znajduje się Broadcom BCM2046 Bluetooth IC oraz 256KB SST 39VF200A CMOS MPF.

Kluczowi dostawcy nowego iMac'a:

- 2.5GHz Intel Core i5-2800S CPU z 6MB Intel Smart Cache.
- Intel BD82Z68 PCH
- Broadcom BCM57765B0KMLG
- Cirrus 4206BCNZ kontroler audio
- SMSC USX2061
- Intersil ISL6364 CRZ
- Intel L102IA84 EFL Thunderbolt port IC

Więcej znajdziecie tutaj.
-----

Wszystkie obrazki © iFixit posiadają funkcję ZOOM.
