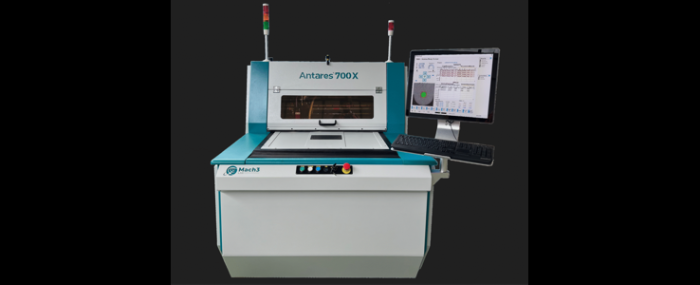

Gatema PCB z nową maszyną rentgenowską Antares 700x
Firma Gatema PCB zintegrowała z linią produkcyjną nowy system rentgenowski Antares 700x firmy Mach3Lab. Urządzenie wspiera produkcję wielowarstwowych płytek drukowanych, zapewniając precyzję i zwiększoną automatyzację w procesie rejestracji otworów.
Głównym zadaniem systemu Antares 700x jest wykrywanie znaczników odniesienia (tzw. fiduciali) w warstwach wewnętrznych PCB przy użyciu kamery rentgenowskiej. Na podstawie ich położenia urządzenie automatycznie oblicza przesunięcia między warstwami, a następnie wykonuje otwory pozycjonujące, które służą jako odniesienie w dalszym etapie wiercenia CNC.
Inwestycja w Antares 700x to zautomatyzowanie procesu ręcznego wiercenia fiduciali na maszynach CNC. Nowy system eliminuje konieczność manualnych ingerencji, ogranicza ryzyko przesunięć warstw i zwiększa powtarzalność wyników.
Zastosowanie Antares 700x skraca czas potrzebny na przygotowanie fiduciali od 5 do 10 razy w porównaniu do wcześniejszych metod. Szybsze przetwarzanie przekłada się na większą wydajność produkcji, szczególnie w przypadku złożonych, wielowarstwowych projektów z wysokimi wymaganiami co do precyzji.
Automatyzacja procesu i wykorzystanie obrazu rentgenowskiego całkowicie uniezależniają go od manualnej precyzji operatora. Dotychczasowa skuteczność wiercenia była uzależniona od umiejętności technika. Teraz proces jest w pełni zautomatyzowany i oparty na danych z systemu wizyjnego.
“Dzięki tej maszynie jesteśmy dobrze przygotowani do sprostania nowym wyzwaniom dzięki zwiększonej wydajności, zmniejszonemu ryzyku błędów i znacznie skróconym czasom przygotowania produkcji” - czytamy w informacji prasowej Gatema PCB.
