Czujnik wilgotności i temperatury SHT40
Czujnik Sensirion SHT40 jest pierwszym modelem 4-tej generacji czujników wilgotności i temperatury do zastosowań mobilnych i zasilanych bateryjnie.
Urządzenie bazuje na nowym, zoptymalizowanym układzie CMOSens® oferującym mniejsze zużycie prądu i większą dokładność pomiarów. Należy również do głównego asortymentu czujników w SOS electronic.

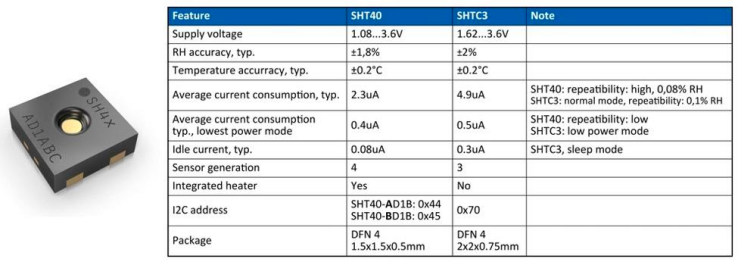

Czujnik SHT40 może być uważany za następcę SHTC3. Poniższa tabela przedstawia podstawowe różnice między tymi dwoma modelami czujników:

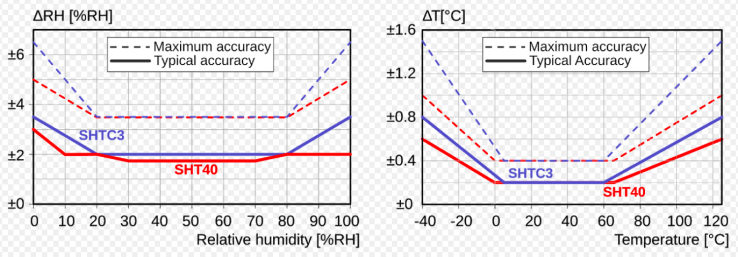

Zwiększona dokładność
Zmniejszone zużycie prądu
Porównując najdokładniejsze tryby pracy SHTC3 (tryb normalny, powtarzalność 0,1% RH) i SHT40 (tryb wysokiej powtarzalności, 0,08% RH), czujnik SHT40 zużywa tylko 2,3 uA, czyli o 53% mniej niż SHTC3. Gdy oba czujniki pracują w trybie najniższego poboru mocy, czujnik SHT40 zużywa 20% mniej prądu niż SHTC3.
Rozszerzony zakres napięcia zasilacza
SHT40 posiada zakres napięć wejściowych od 1,08 do 3,6 V, co pozwala na wykorzystanie pełnej pojemności 3 V baterii galwanicznych. Ponadto na rynku dostępnych jest już kilka typów mikrokontrolerów, które mogą pracować przy napięciu zasilania od 0,9 V. Dzięki temu urządzenie może być tez zasilane tanią baterią alkaliczną 1,5 V.
Magistrala I2C
Czujnik SHT40 jest dostępny jako SHT40-AD1B z adresem I2C 0x44 i SHT40-BD1B z adresem I2C 0x45. Dlatego możliwe jest zastosowanie dwóch czujników SHT40 na tej samej magistrali I2C.
Całkowita odporność na kondensację
Jeżeli na powierzchni czujnika pojawi się woda, pomiary SHT40 będą wynosić RH=100%. Na pierwszy rzut oka może wydawać się to oczywiste, ale dla niektórych czujników oferowanych przez konkurencyjne firmy, kondensacja wody spowoduje, że mierzona przez czujnik wilgotność względna spadnie do 0%.
Wbudowane grzałki
Czujnik zawiera zintegrowaną grzałkę o zmiennej mocy, która może być włączona poprzez wysłanie polecenia przez magistralę I2C. Grzałka umożliwia usuwanie skroplin z powierzchni czujnika, a także zapobiega błędom pomiarowym spowodowanym długotrwałą pracą w środowisku o wysokiej wilgotności, np. +3% RH po 60 godzinach przy wilgotności względnej powietrza > 80%
Jak zacząć pracę z SHT40
Będziesz potrzebował zestawów ewaluacyjnych SEK-SHT40-AD1B-Sensors, SEK-SensorBridge oraz oprogramowania ControlCenter dla systemów Windows, Linux lub Mac PC.
Więcej informacji na temat produktów Sensirion uzyskasz bezpośrednio od przedstawiciela handlowego SOS odpowiedzialnego za obsługę Twojego regionu lub wysyłając nam wiadomość na adres sensirion@soselectronic.com.
Wojciech Siewierski
+48 42 203 2394
