Sponsored content by SOS Electronic s.r.o.

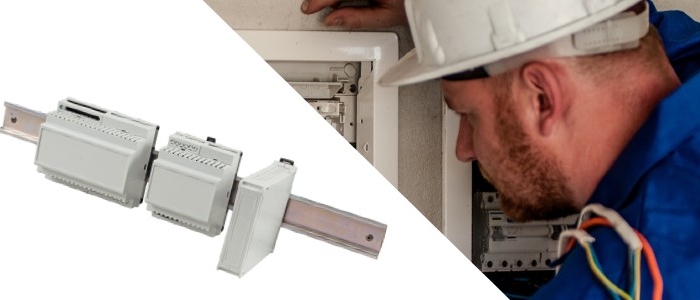

Obudowy Hammonda odpowiednie na szynę DIN i do sterowników

SOS electronic jest autoryzowanym dystrybutorem obudów i transformatorów kanadyjskiego producenta Hammond. Dostawca ten regularnie rozszerza swoje portfolio, a my przedstawiamy Wam jego najnowsze produkty.
Łatwe w użyciu, wykonane z wysokiej jakości materiałów obudowy z szerokim wachlarzem akcesoriów do różnego rodzaju okablowania. 5 modeli obudów i 4 pokrywy do montowania na standardowej szynie DIN 35 mm. Możliwość stosowania w różnych konfiguracjach, w zależności od potrzeb użytkownika. Osoby, które mogą pochwalić się pewnym doświadczeniem w kontekście obudów montowanych na szynie DIN wiedzą, że każdy producent oferuje swoją własną gamę produktów wraz z wieloma akcesoriami. Zazwyczaj szerokość obudowy montowanej na szynach DIN wyrażana jest w tzw. modułach (1M = szerokość 17,5 mm). Analogicznie: jeżeli obudowa ma szerokość czterech modułów, po przeliczeniu jest to 70 cm. Hammond Electronics, wieloletni dostawca wysokiej jakości obudów do SOS electronic, – wprowadził właśnie na rynek serię praktycznych obudów do montowania na szynach DIN, dostępnych w pięciu wariantach szerokości. Jak zazwyczaj w przypadku tego producenta, wszystkie niezbędne akcesoria są szybko dostępne, wyraźnie oznaczone i łatwe w użyciu. Hammond Electronics oferuje obudowy w szerokościach 2, 4, 6 i 9 modułów; istnieje również możliwość zakupu tzw. „szafki sterowniczej” o szerokości 23 mm. Wszystkie produkty dostarczane są z wcześniej przygotowanymi otworami z przodu i z tyłu obudowy do podłączenia przewodów. Modułowa konstrukcja umożliwia dowolną konfigurację i dostosowanie obudów do potrzeb użytkownika. Obudowy do montowania na szynach DIN oraz pokrywy mogą być łączone w następujący sposób:
  • otwarte obudowy bez pokrywy
  • obudowy całkowicie zamknięte z pokrywą
  • obudowy częściowo zakryte z pokrywami z wyłamywanymi otworami na złącza wtykowe
  • obudowy częściowo zakryte z pokrywami owalnymi
  • obudowy częściowo zamknięte z pokrywą o konstrukcji umożliwiającej przepływ powietrza
Seria obudów Hammond wykonana została z ognioodpornego tworzywa sztucznego klasy UL94-V0. Każdy z modeli ma dwie pozycje montażowe bloków zaciskowych, dzięki czemu możliwości montowania pinów wejście/wyjście są szerokie. Obudowy wyposażone zostały w dwa poziome otwory do instalacji płytek drukowanych oraz dwa wsporniki w podstawie do montażu komponentów lub płytek drukowanych. Boczne ścianki skrzynki Slim Control o szerokości 22,5 cm wyposażone są w otwory umożliwiające przepływ powietrza. Obudowa ta nadaje się do stosowania z wieloma popularnymi typami urządzeń i komponentów elektronicznych. Wszystkie modele są łatwo montowane i demontowane, bez konieczności stosowania narzędzi. Wpuszczany panel przedni umożliwia dalsze wiercenie, frezowanie lub po prostu naklejenie etykiety identyfikacyjnej. Podstawa obudowy wykonana jest z ciemnoszarego polioksyfenylenu (PPO – tlenek polifenylenu); klips do montażu na szynie DIN wykonano z polistyrenu, a pozostałe elementy obudowy – z jasnoszarego poliwęglanu (RAL 7035). Wszystkie obudowy z serii 1597DIN, w tym akcesoria, są dostępne bezpośrednio z magazynu SOS electronic.Wielofunkcyjne obudowy Hammond 1552 nadają się nie tylko do sterowników. Obudowy Hammond z nowej serii 1552 doskonale sprawdzą się w przypadku różnego rodzaju bezprzewodowych oraz przewodowych pilotów podręcznych wykorzystywanych do sterowania. Produkt jest dostępny w dwóch wariantach kolorystycznych i dwóch rozmiarach oraz z licznymi akcesoriami. Aby tego rodzaju obudowa była wygodna w obsłudze, musi mieć odpowiedni rozmiar oraz kształt. Dużą zaletą jest również, jeżeli istnieje możliwość zakupu odpowiednich akcesoriów. Mimo iż rozwiązania bezprzewodowe cieszą się coraz większą popularnością, ze względu na swoje zalety klasyczne wersje „kablowe” wciąż znajdują zastosowanie, zwłaszcza w przemyśle. W serii 1552 znalazły się obudowy o szerokości 50 mm i trzech różnych długościach (70, 110 i 150 mm) oraz dwóch wysokościach (22 i 30 mm). Co ciekawe, produkt w wersji 30 mm wyposażony został w zakrzywione ścianki boczne w dolnej części obudowy, dzięki czemu doskonale wpasowuje się w dłoń użytkownika. Porównując dwa modele z serii 1552 o tej samej długości i szerokości, różniące się wyłącznie wysokością (22 lub 30 mm), możemy zauważyć, że górna część obudowy jest taka sama; wersje różnią się kształtem dolnej części obudowy. Dlatego w pewnym sensie są to rozwiązania modułowe. Oznacza to, że podczas projektowania urządzenia użytkownik ma znacznie więcej możliwości w zakresie stosowania komponentów o różnych wysokościach. W obu wersjach płytki drukowane mogą mieć taki sam rozmiar, ponieważ plastikowe elementy dystansowe do montażu płytki drukowanej znajdują się w górnej części obudowy. Wariant 30 mm również w dolnej części został wyposażony w elementy dystansowe do montażu płytki drukowanej. Cała seria 1552 zaprojektowana została z myślą o zastosowaniu w urządzeniach sterujących, dlatego istnieje możliwość dokupienia wspornika ściennego oraz wysokiej jakości plastikowego przepustu kablowego wykonanego z elastycznego tworzywa zwanego elastomerem termoplastycznym (TPE), pozwalającego na bezproblemowe prowadzenie kabli o średnicy od 2 do 6 mm. Rozmiar i kształt przepustu kablowego zapewniają dobre podtrzymanie kabla oraz ochronę przed zapętleniem. Wspornik obudowy może zostać zamontowany nie tylko na ścianie, ale również na urządzeniu docelowym lub dowolnym panelu. Obudowa może zostać zamocowana lub zdjęta ze wspornika bez użycia narzędzi. Jest to idealne rozwiązanie dla zastosowań, w których obudowa jest wykorzystywana do konstrukcji pilotów różnego rodzaju maszyn i sprzętu. Obudowy z serii 1552 wykonane zostały z tworzywa ABS klasy UL94-HB. Tak jak większość obudów Hammond, produkty z tej serii dostępne są w dwóch kolorach: jasnoszarym oraz czarnym. Wybrane typy serii 1552 są już dostępne w SOS electronic. Wszystkie inne wersje oraz akcesoria możemy dostarczyć na Twoje zamówienie w krótkim czasie i na korzystnych warunkach. Jeśli zastanawiasz się na wdrożeniem obudów Hammond do swojego projektu, skontaktuj się z nami. Bardzo chętnie pomożemy przy rozwoju oraz realizacji Twojego projektu. Więcej informacji o produktach HAMMOND uzyskać można pod adresem Więcej informacji udzieli Państwu: Wojciech Siewierski +48 42 203 2394
