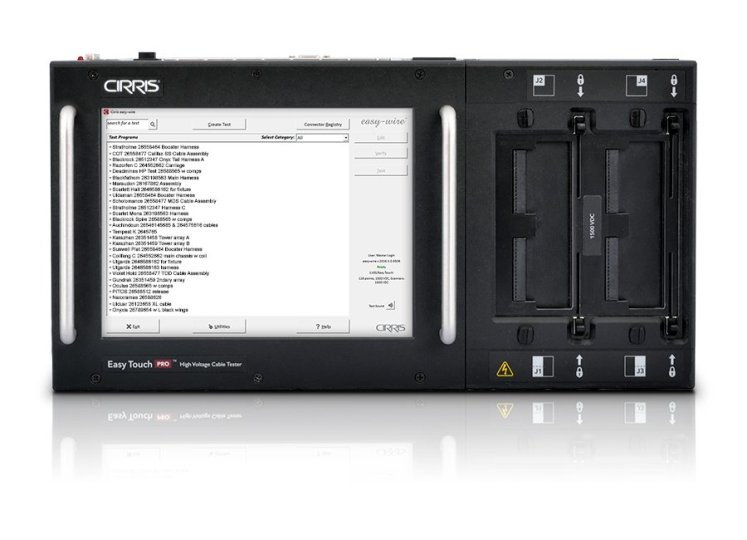

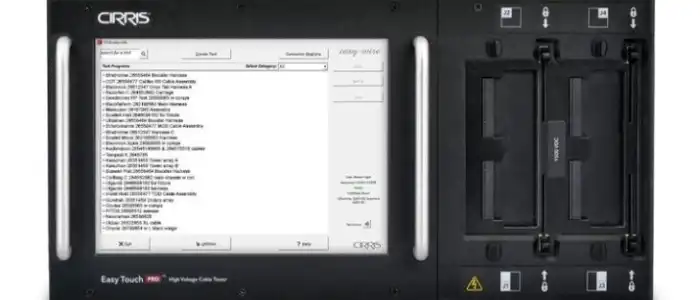

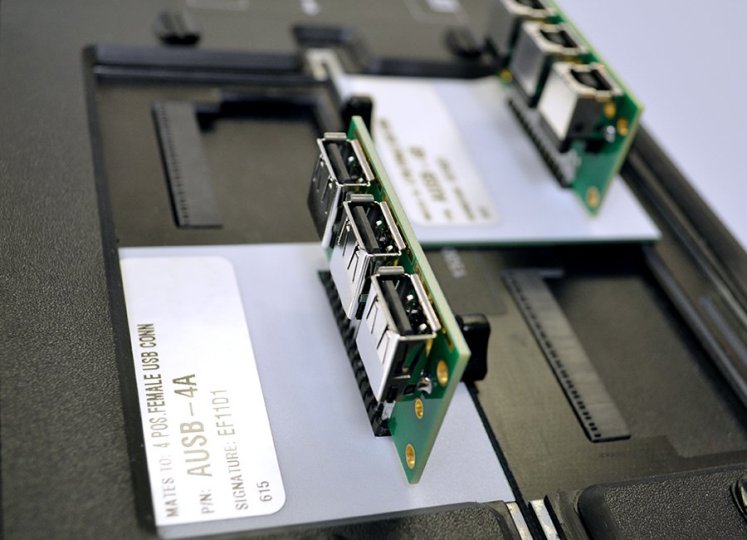

Wychodząc naprzeciw potrzebom producentów wiązek kablowych, firma CIRRIS dostarcza szeroką gamę urządzeń do montażu i kontroli elektrycznej wiązek kablowych. Tego typu urządzenia musi charakteryzować wszechstronność możliwości diagnostycznych, łatwa identyfikacja i sygnalizacja błędów, szybkie i efektywne przeszukiwanie wyników testów, wysoka wiarygodność i dokładność pomiarowa oraz poręczność i niski koszt konserwacji. Urządzeniem diagnostycznym firmy CIRRIS przeznaczonym do kontroli wiązek kablowych, cieszącym się największą popularnością jest tester Easy Touch Pro. fot. 1. Tester Cirris Easy Touch Pro Wyposażenie Tester Easy Touch Pro jest urządzeniem, które łączy w sobie wszystkie wymienione wyżej i pożądane przez producentów wiązek cechy urządzenia. Sercem testera jest opracowany przez CIRRIS układ pomiarowy sterowany zintegrowanym komputerem klasy PC pracującym pod kontrolą systemu operacyjnego Windows 10 64-bit. Zapewnia to pełną zgodność i dostępność danych udostępnianych w środowisku sieciowym. Sterowanie jest realizowane z pomocą pojemnościowego panelu dotykowego wysokiej rozdzielczości osłoniętego szybą DragontrailTM w oparciu o oprogramowanie Easy Wire opracowane przez firmę CIRRIS. Tester wyposażony jest w źródło niskiego napięcia pomiarowego 4 V, oraz regulowane, niskoprądowe źródło wysokiego napięcia stałego. Poziom maksymalnego napięcia pomiarowego może wynosić 1,5 kV lub 2,0 kV w zależności od wybranej wersji testera. Tester może również zostać wyposażony dodatkowo w regulowane źródło napięcia przemiennego o wartości do 1000 V. Tester posiada szereg gniazd pozwalający na podłączenie peryferyjnych urządzeń przez gniazda PS/2, 4xUSB, port szeregowy, gniazda VGA i HDMI, złącza audio oraz specjalną kartę I/O dla do sterowania i odczytu wejść cyfrowych. W wersji bazowej tester jest wyposażony w cztery gniazda pozwalające na podłączenie do 128 punktów pomiarowych. Liczbę punktów pomiarowych można łatwo powiększyć do maksymalnie 1024 punktów przez zastosowanie dodatkowych modułów rozszerzających, które są kontrolowane przez oprogramowanie Easy Wire testera. Podłączenie testowanych wiązek jest realizowane za pomocą adapterów CIRRIS z technologią identyfikacji typu adaptera Signature. fot. 2. Adaptery CIRRIS Signature Funkcjonalność urządzenia można powiększyć poprzez zastosowanie tworzonych przez użytkownika skryptów pozwalających na dostosowanie standardowej procedury diagnostycznej do specyficznych wymagań klienta. Wyniki pomiarów, warunki testów i rezultaty diagnostyki zapisywane są w bazie danych, co zapewnia szybki dostęp do danych pomiarowych. Możliwości Pomiary Tester Cirris Easy Touch Pro pozwala na przeprowadzenie pomiarów rezystancji połączeń metodą dwu- lub czteroprzewodową (Kelvina). Zakres pomiarowy w pierwszym przypadku obejmuje wartości 0,1Ω - 5MΩ. W metodzie czteroprzewodowej zakres wynosi 0,001Ω - 10Ω. Wydajność prądowa wynosi odpowiednio 6 mA i 1 A. Duża liczba punktów pomiarowych umożliwia kontrolę złożonych obwodów wraz z detekcją i kontrolą obecności pasywnych elementów obwodów, takich jak rezystory, kondensatory lub diody. Zakres identyfikacji kondensatorów obejmuje wartości 5 nF - 100 mF. Tester wykrywa diody i ich polaryzację dla elementów o napięciu Zenera większym niż 4V. Niskoprądowe źródło wysokiego napięcia stałego o wartości do 1,5 kV (opcjonalnie 2,0 kV) regulowane z dokładnością do 5V umożliwia pomiar rezystancji izolacji w zakresie: 5 MΩ - 1 GΩ, przy wydajności prądowej 0,1 mA - 1,5 mA. Energia źródła WN jest ograniczona do 35 mJ. Obsługa Oprogramowanie Easy Wire zapewnia bezpieczeństwo przygotowanych programów diagnostycznych w oparciu o chronione hasłem poziomy dostępu, które w zależności od poziomu pozwalają na używanie programów, ich modyfikację lub ingerencję w ustawienia systemowe testera. Programowanie testów może być realizowane za pośrednictwem ręcznego wprowadzania parametrów wiązek lub poprzez programowanie automatyczne za pomocą wiązki wzorcowej. W pierwszym przypadku konieczne przez określanie wzajemnych połączeń pomiędzy punktami oraz kryteriów kontroli parametrów elektrycznych. W drugim przypadku program testujący jest tworzony na podstawie wyników pomiarów wiązki wzorcowej oraz parametrów wykrytych w trakcie pomiarów elementów pasywnych wchodzących w skład wiązki. Konfiguracja ustawień, rezultaty testów wraz z wynikami pomiarów przechowywane są bazie danych. Istnieje możliwość zintegrowania systemu przechowywania danych dla wielu testerów CIRRIS, które w takim przypadku korzystają z jednej bazy danych. Takie rozwiązanie pozwala uniknąć problemów z rozproszeniem danych na wielu urządzeniach. W bazie danych przechowywane są również informacje o operatorze, dacie i czasie testu oraz jego rezultacie. Możliwe jest również wprowadzenie danych pozwalających na tworzenie numerów seryjnych poszczególnych wiązek, partii produkcyjnych oraz dziennych oraz druk etykiet wiązek bezpośrednio po pozytywnym wyniku testu, także w postaci kodu paskowego. Wyniki testu są sygnalizowane dźwiękowo oraz graficznie, co znakomicie ułatwia obsługę w przypadku diagnostyki serii produkcyjnej. W przypadku negatywnego wyniku podawana jest lokalizacja i przyczyna błędu, który spowodował przekroczenie kryteriów testu. Wyniki pomiarów można wydrukować w postaci w pełni konfigurowanych raportów, zawierających, poza danymi szczegółowymi, również dane statystyczne dla grup testów wiązek danego typu. Funkcjonalność testera można rozszerzyć za pomocą dodatkowego modułu programowania skryptowego. Zastosowanie skryptów pozwala na dostosowanie diagnostyki do nietypowych wymagań (np. pomiar napięcia zwrotnego diody, detekcja włączenia LED itp). Kabeltech sp. z o. o. sp. k zaprasza na stoisko nr 13 w hali Z na targach Energetab w godzinach 9:00–17:00 we wtorek i środę oraz w czwartek w godzinach 9:00–15:00. Na stoisku Kabeltech sp. z o.o. sp. k. będzie można wymienić opinie i doświadczenia z ekspertami w zakresie obróbki i konfekcjonowania kabli oraz przedyskutować rozwiązania i propozycje techniczne w tej dynamicznie rozwijającej się branży przemysłu. Kontakt Kabeltech sp. z o. o. sp. k., Al. Roździeńskiego 188, 40-203 Katowice. Kontakt telefoniczny: 32 203 93 54, Email: www.kabeltech.pl
