© iFixit Komponenty | 29 października 2012

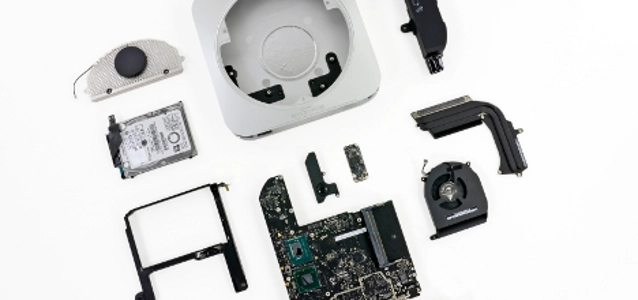

Rozbiórka Mac Mini Late 2012

Mac'i się zmniejszają. Pojawią się kolejne urządzenia od Apple z dopiskiem „mini” w nazwie. Dziś przeglądamy Mac Mini Late 2012, niewielki beznapędowy komputer. Co znajdziemy w wersji z roku 2012? Zapraszamy do lektury.

Grupa iFixit postanowiła rozebrać nowy niewielki komputer firmy Apple, czyli Mac Mini (wersja Late 2012). Specyfikacją tego komputera, podana przez producenta, przedstawia się następująco:
  • procesor Intel dwurdzeniowy 2,5 GHz lub czterordzeniowy 2,3 GHz,
  • dysk twardy o pojemności 500 GB lub 1 TB, lub SSD 256 GB,
  • 4,8 lub 16 GB pamięci RAM,
  • grafika Intel HD Graphics 4000.
W tylnej części kwadratowego urządzenia o wymiarach 19,7 na 19,7 cm (wysokość 3,6 cm), znajdziemy szereg portów. Należą do nich:
  • zasilanie AC,
  • Ethernet 10/100/1000 BASE-T,
  • FireWire 800,
  • HDMI (z urządzeniem dostaniemy też adapter HDMI → DVI),
  • Thunderbolt (zgodny z portem I/O i Mini DisplayPort),
  • cztery porty USB 3.0,
  • slot kart SDXC.
U dołu urządzenia znajdziemy okrągłą pokrywę. Aby ją zdjąć, wystarczy jedynie przekręcić. Naszym oczom ukazuje się coś niezwykłego w komputerach Apple, a mianowicie wymienny RAM. W końcu! Kości są w formacie PC3-12800 DDR3 RAM. Wymiana RAM'u nie będzie więc problemem dla nikogo. Duży plus. Równie prosto pozbędziemy się wiatraka, którego również widzimy po zdjęciu pokrywy. W dalszym kroku usuwamy boczne osłonki wiatraka i płytkę metalową, na której umieszczono antenę WiFi (czarny krążek oznaczony symbolem sygnału). Z wykorzystaniem prostego narzędzia możemy wysunąć płytkę z logiką spod zewnętrznej obudowy. Pierwszą rzeczą jaką zrobimy z wyjętą płytką, będzie usunięcie głośników. Z PCB łączą się za pomocą pary skręconych przewodów (dla redukcji EMI zapewne). Teraz możemy odłączyć płytę komunikacji WiFi i Bluetooth. Po zdjęciu osłon przed EMI, widzimy następujące komponenty:
  • scalak WiFi Broadcom BCM4331 802.11 a/b/g/n,
  • transmiter Bluetooth 4,0 Broadcom BCM20702,
  • Front End dla bezprzewodowych sieci LAN SiGe 5503A 2304A Dual Band 802.11a/b/g/n,
  • SiGe 2598L,
  • P2303A TUB2P,
  • 7871 1228 C6050.
Dalej zajmiemy się ponownie główną płytką logiki komputera. Zdejmujemy więc radiator z przewodem odprowadzającym ciepło. Wzdłuż jednego boku widzimy panel boczny, wraz z anteną. Aby go usunąć, musimy odkręcić kilka śrubek Torx T6. Na samej płycie głównej znajdziemy takie komponenty jak:
  • kontroler audio Cirrus Logic 4206B,
  • hub/kontroler USBSMSC USB2512B,
  • kontroler kart pamięci i ethernetowyBroadcom BCM57765,
  • kontroler portu Thunderbolt Intel L232TB45,
  • LSI L-FW643E-2,
  • AELTA 8904C-F,
  • Intel E224B809,
  • procesor główny Intel V227C254 2.5 GHz dwurdzeniowy i5,
  • układ do zarządzania magistralą danych (i temperatury) SMSC 1428-7,
  • układ od obsługi HDMI/DVI Parade PS8401A,
  • AELTA 8904C-F,
  • LM4FS1AH.
Kształt płytki sugeruje nam, że czegoś tu brakuje, że coś jeszcze powinno się tu znaleźć. No tak, brakuje dysku twardego. Znajdziemy go w obudowie. Jest to dysk 2,5 calowy, taki jaki znajdziemy w laptopach. Rozbierana wersja ma dysk 500 GB. W dalszym kroku możemy usunąć moduł zasilania, który również znajdziemy w obudowie, z boku. Jest to moduł o mocy 85 W. Jak odkryła grupa iFixit, jest to taki sam moduł jak w MacBookach Pro o ekranie o przekątnej 15 i 17 cali. Grupa postanowiła również sprawdzić, jak sprawuje się specjalny kit, umożliwiający podłączenie dwóch dysków, zwiększając pojemność dwukrotnie. Jak się okazuje, kit ten działa. Pełen sukces. Wynik rozbiórki to 8 punktów na 10, pod względem naprawialności. Trzeba przyznać, że urządzenie to rozbiera się dość przyjemnie. Nic nie jest przyklejone na stałe, łatwo można wymienić RAM, a ilość śrubek nie boli. Minusem jest przylutowany na stałe procesor główny. Jego wymiana nie będzie prosta, ani tania. Aby wymienić moduł zasilania w przypadku awarii, trzeba niemalże całkowicie rozebrać urządzenie, co również stanowić może minus. Większość urządzeń pozwala na bezproblemową wymianę układu zasilania. Ale i tak trzeba przyznać, że w końcu dostajemy od Apple urządzenie, które można prosto rozebrać i w miarę łatwo wymienić niektóre części (RAM, dysk twardy). © Obrazki z serwisu grupy iFixit
