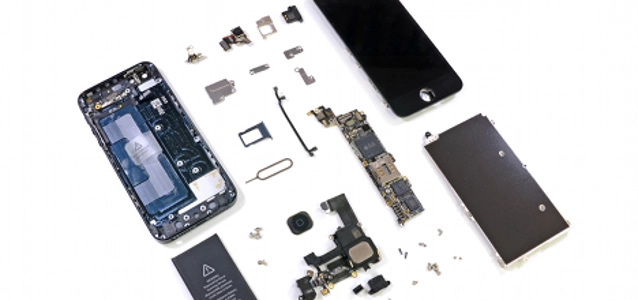

Rozbiórka iPhone5
Uwaga! Oto przed nami przedstawiono szóstą generację telefonów Apple, czyli: iPhone5. Rozbiórki dokonała grupa iFixit przy współpracy z MacFixit. Zajrzyjmy, co kryje się pod 4 calowym wyświetlaczem Retina.
Grupa iFixit wzięła się na warsztat najnowsze dziecko Apple, szóstą generację iPhone oznaczonego cyfrą „5”. Na początek trochę specyfikacji. Wyświetlacz Retina ma przekątną 4 cali i rozdzielczość 1136 na 640 pikseli. Sercem jest SoC Apple A6. Urządzenie posiada kamerę 8 Mpx iSight. Wspiera łączność 4G LTE. Całość pracuje pod kontrolą iOS 6.
Wygląd nie zmienił się aż tak bardzo, jak można by się tego spodziewać. Aczkolwiek można dostrzec nieznaczne różnice. Jest to chociażby dolna część obudowy, gdzie teraz tam znajdziemy gniazdko jack do słuchawek, a także nowy grill ochronny dla mikrofonu i nowe złącze wielofunkcyjne. Inną zmianą jest rezygnacja z obwódki wykonanej ze stali nierdzewnej.
Zabieramy się więc za właściwą rozbiórkę. By zdjąć pokrywę musimy wykręcić piecio-płatkowe śrubki. Nie obędzie się bez specjalnego narzędzia. Mocowanie więc jest podobne do tego, jakie znaleźć można było już w iPhone 3GS. Otwieramy go, co ciekawe, od góry. Będzie więc od teraz dużo prościej wymienić szybkę ochronną. W końcu! (w iPhone 4, by zdjąć ekran trzeba było wykonać aż 38 kroków).
Złącze sygnałowe pomiędzy wyświetlaczem, a płytką główną przymocowane jest za pomocą śrubek Philipsa. Tym sposobem rozdzieliliśmy przedni panel, od reszty urządzenia. Co więc tu widzimy? Kilka komponentów, blaszek i dużą baterię. By ją wyjąć musimy usunąć kilka blaszek, a w tym celu musimy wykręcić kilka śrubek Philipsa #00. W porównaniu do poprzedniej wersji iPhona, bateria jest niemalże taka sama (było 1432 mAh, a teraz jest 1440 mAh). To w dalszym ciągu sporo mniej od produktu konkurencyjnego, jakim jest Samsung Galaxy S III (2100 mAh). Różnica w czasie pracy jest jeszcze dłuższa: 225 godzin w iPhone, a u konkurencji z logiem Samsunga, jest to aż 790 mAh.
Kamera przednia, jak i tylna wraz z przewodami również są chronione przez metalowe blaszki. Dalsze ich zdejmowanie odsłania złącza antenowe i układy logiczne. Budowa całego urządzenia jest modułowa, co do tej pory było raczej niespotykane w produktach Apple. Całość trzyma się na śrubkach. W końcu dostajemy się do płyty z układami logiki. Na jej dwóch powierzchniach znajdziemy takie komponenty jak:
Na płytce obok, pod aluminiową taśmą znajdziemy serce urządzenia, czyli procesor Apple A6, który oparto na ARMv7, choć bezpośrednio na nim nie bazuje. Chodzi o zestaw instrukcji z tego rdzenia, który zaimplementowano w nowym układzie Apple. Na płytkach znajdziemy również 1 GB pamięci SDRAM DDR2 od Elpida. Oprócz tego kodek Apple, który jest niczym innym jak konwerterem ADC i DAC w jednym.
Ponadto:
Złącze sygnałowe pomiędzy wyświetlaczem, a płytką główną przymocowane jest za pomocą śrubek Philipsa. Tym sposobem rozdzieliliśmy przedni panel, od reszty urządzenia. Co więc tu widzimy? Kilka komponentów, blaszek i dużą baterię. By ją wyjąć musimy usunąć kilka blaszek, a w tym celu musimy wykręcić kilka śrubek Philipsa #00. W porównaniu do poprzedniej wersji iPhona, bateria jest niemalże taka sama (było 1432 mAh, a teraz jest 1440 mAh). To w dalszym ciągu sporo mniej od produktu konkurencyjnego, jakim jest Samsung Galaxy S III (2100 mAh). Różnica w czasie pracy jest jeszcze dłuższa: 225 godzin w iPhone, a u konkurencji z logiem Samsunga, jest to aż 790 mAh.
Kamera przednia, jak i tylna wraz z przewodami również są chronione przez metalowe blaszki. Dalsze ich zdejmowanie odsłania złącza antenowe i układy logiczne. Budowa całego urządzenia jest modułowa, co do tej pory było raczej niespotykane w produktach Apple. Całość trzyma się na śrubkach. W końcu dostajemy się do płyty z układami logiki. Na jej dwóch powierzchniach znajdziemy takie komponenty jak:
- wzmacniacz GSM/GPRS/EDGE Skyworks 77352-15,
- przełącznik antenowy RF SWUA 147 228,
- wzmacniacz i demultiplekser na pasmo UMTS, WCDMA / HSUPA Triquint 666083-1229,
- demultiplekser Avago AFEM-7813 dual-band LTE B1/B3 PA+FBAR,
- kolejny wzmacniacz CDMA Skyworks 77491-158,
- 13 pasmowy wzmacniacz mocy LTE Avago A5613 ACPM-5613,
- zarządzanie zasilaniem Qualcomm PM8018 RF,
- Hynix H2JTDG2MBR 128 Gb (16 GB) NAND flash
- Apple 338S1131,
- pamięć Elpida dla LTE pod logiem Apple 338S1117,
- żyroskop STMicroelectronics L3G4200D (AGD5/2235/G8SBI ), ten sam co w iPhone 4S, iPad 2.
- moduł WiFi Murata 339S0171.
Na płytce obok, pod aluminiową taśmą znajdziemy serce urządzenia, czyli procesor Apple A6, który oparto na ARMv7, choć bezpośrednio na nim nie bazuje. Chodzi o zestaw instrukcji z tego rdzenia, który zaimplementowano w nowym układzie Apple. Na płytkach znajdziemy również 1 GB pamięci SDRAM DDR2 od Elpida. Oprócz tego kodek Apple, który jest niczym innym jak konwerterem ADC i DAC w jednym.
Ponadto: - akcelerometr STMicroelectronics LIS331DLH (2233/DSH/GFGHA),
- SoC do obsługi panelu dotykowego Texas Instruments 27C245I,
- kontroler panelu dotykowego Broadcom BCM5976 (tak, dwa kontrolery, by lepiej poradzić sobie z dużym ekranem, tak jak to zrobiono w iPad)
- wspomniany procesor główny Apple A6 ,
- modem LTE Qualcomm MDM9615M (wykonany w technologii 28 nm),
- wielopasmowy transceiver RF RTR8600, taki sam jak w Galaxy S III.
