© Evertiq Komponenty | 23 sierpnia 2012

Wysokoprądowy sterownik LED dla branży motoryzacyjnej

Allegro MicroSystems opracowało nowy sterownik LED, który zdobył pozytywną ocenę AEC-Q101, co czyni go niezawodnym i możliwym do zastosowania w układach samochodowych. Zastosowaniem ma być sterowanie diodami LED w lampach przednich, i to nie tylko tych do jazdy dziennej.

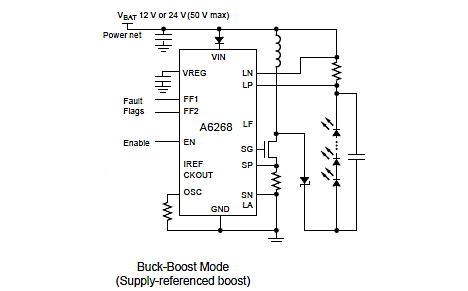

A6268 to nowy sterownik diod LED od Allegro MicroSystems Europe, który pozytywnie przeszedł testy niezawodnościowe, zdobywając AEC-Q101 Grade 0. Układ oparto o sterowalny konwerter DC/DC. Umożliwia on zaprogramowanie ciągłego prądu wyjściowego, który zasilić może kilka super mocnych diod LED. Zastosowaniem mają być przede wszystkim lampy samochodowe, od tych niewielkich, po najmocniejsze, czyli lampy przednie. Dzięki możliwości pracy z dużymi prądami (sterowanie 15 LEDami z prądem wyjściowym do 1 A), sterownik ten jest w stanie kontrolować pracą diod, stanowiących główne oświetlenie samochodu – światła mijania, a nawet przeciwmgłowe. Napięcie wejściowe może znaleźć się w przedziale od 5 do 50 VDC. Dzięki tak szerokiemu zakresowi, układ może pracować zarówno w tradycyjnych układach 12 V, ale również 24 V (także z szeregowo ustawionymi akumulatorami) oraz w silnie obciążonych sieciach. Możliwa jest również praca z systemami start-stop. Wszystko to zachowując stałe natężenie emitowanego światła. Maksymalny prąd wyjściowy ustalany jest przez zewnętrzny rezystor, a samo sterowanie diodą odbywa się z wykorzystaniem modulacji PWM, gdzie częstotliwość przełączania może wynieść od 100 do 700 kHz, dla zminimalizowania zakłóceń EMI (zachowanie EMC). Przetwornica pracuje w topologii buck/boost (obniżająco-podwyższającej). Znajdziemy tu również rozbudowane zabezpieczenia. Całość umieszczono w obudowie 16-pinowej TSSOP z dodatkowym padem do odprowadzania ciepła. © Allegro
