Rozbiórka: Nook z podświetleniem
Firma B&N unowocześniła swój czytnik Nook SimpleTouch o funkcję umożliwiającą czytanie w ciemności. Nowa technologia opiera się na efektywnym rozpraszaniu światła na specjalnie zaprojektowanej powierzchni, dla najwyższego komfortu naszych oczu. Zerknijmy więc do środka tego urządzenia...
Firma Barnes & Noble's znana jest ze swojego urządzenia: Nook Simple Touch. Nowa wersja, niedawno przedstawiona, została wyposażona w efektywne oświetlenie, umożliwiające czytanie w ciemności, a także kilka innych rozszerzeń.
Nowy Nook wyposażony został w technologię GlowLight, a także więcej pamięci dyskowej: 2 GB pamięci wewnętrznej z możliwością rozszerzenia jej do 32 GB za pomocą kart microSD. Ekran jest w stanie wyświetlać obraz w 16-stopniowej skali szarości, na powierzchni 6 cali, w rozdzielczości 600 na 800 pikseli. Nie zabrakło tu także łączności WiFi 802.11b/g/n.
Technologia GlowLight była dość długo opracowywana i czekała na patent. Idea działania tego podświetlenia opiera się na efektywnym rozpraszaniu. Połączono specjalnie zaprojektowaną powłokę przypominającą niewielką szybkę, wraz z diodami emitującymi światło kierunkowe. Dzięki takiej metodzie udało się osiągnąć miekkie i równomiernie rozłożone światło, które nie męczy oczu.

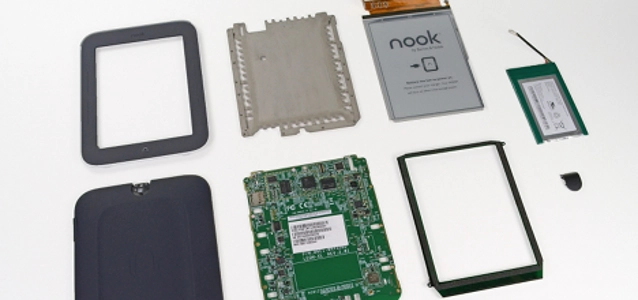

Obudowa tego urządzenia raczej niewiele się zmieniła, względem poprzednika. Różnica polega przede wszystkim na niewielkich otworach u góry i u dołu obudowy. Z przodu znajdziemy jeden przycisk „n” i dwa przyciski do przesuwania stron. Całość można rozłożyć pozbywając się tylko 12 śrubek.
Warto dodać, że obudowa, a konkretnie tylna klapa, mocowana jest za pomocą zaledwie jednej śruby Torx T5 (znajdującej się pod przyciskiem 'power'). Pozostałe śrubki trzymają płytę główną na miejscu. Grupa iFixit, która rozkładała urządzenie, dała nowemu Note 7/10 punktów naprawialności.
W tylnej klapie znajduje się bateria urządzenia. Do płyty głównej dochodzi zestaw przewodów, które należy odłączyć, aby dostać się do serca Note. Znajduje się tu również slot na microSD. Sam akumulator posiada pojemność 1530 mAh, przy napięciu 3,7 V, dla osiągnięcia 5,33 Wh. Taka bateria pozwala na korzystanie z urządzenia przez miesiąc, przy czytaniu po 1 godzinę dziennie, w nocy, przy włączonym podświetleniu (tak deklaruje producent).
Gdy już pozbędziemy się śrubek mocujących płytę, możemy ją delikatnie podnieść, a wtedy naszym oczom ukaże się system GlowLight. Całość da się stosunkowo prosto rozkręcić, bez przebijania się przez dziesiątki różnych przewodów. Naszym oczom ukazuje się w ten sposób 6-calowy wyświetlacz E-Ink, którym zarządza TPS65181. Oprócz tego możemy przyjrzeć się układowi nadajników i odbiorników, tworzących panel dotykowy.
Na płycie głównej znajdziemy kilka kluczowych chipów:
© iFixit
W tylnej klapie znajduje się bateria urządzenia. Do płyty głównej dochodzi zestaw przewodów, które należy odłączyć, aby dostać się do serca Note. Znajduje się tu również slot na microSD. Sam akumulator posiada pojemność 1530 mAh, przy napięciu 3,7 V, dla osiągnięcia 5,33 Wh. Taka bateria pozwala na korzystanie z urządzenia przez miesiąc, przy czytaniu po 1 godzinę dziennie, w nocy, przy włączonym podświetleniu (tak deklaruje producent).
Gdy już pozbędziemy się śrubek mocujących płytę, możemy ją delikatnie podnieść, a wtedy naszym oczom ukaże się system GlowLight. Całość da się stosunkowo prosto rozkręcić, bez przebijania się przez dziesiątki różnych przewodów. Naszym oczom ukazuje się w ten sposób 6-calowy wyświetlacz E-Ink, którym zarządza TPS65181. Oprócz tego możemy przyjrzeć się układowi nadajników i odbiorników, tworzących panel dotykowy.
Na płycie głównej znajdziemy kilka kluczowych chipów:
- 16-kanałowy (de)multiplexer CMOS od TI: HP4067, - DRAM 2 Gb (czyli 256 MB) firmy Samsung: K4X2G323PC, - Procesor główny firmy TI: OMAP 3621 BCYN (taktowany z częstotliwością 800 MHz), - Pamięć NAND flash firmy Samsung: KLM2G1HE3F, - Układ zarządzania energią od TI: TPS65921B, - Moduł WiFi firmy Jorjin: WG7310-2A.
