© Evertiq Komponenty | 21 maja 2012

16-bitowy, 4-kanałowy ADC o wysokiej dynamice dla (bardzo) wymagających

Firma Analog Devices wprowadziła do sprzedaży nowy, szybki (125 MSPS) przetwornik ADC o rozdzielczości 16-bitów i bardzo wysokiej dynamice, SNR około 77 dBFS i SFDR = 90 dBc.

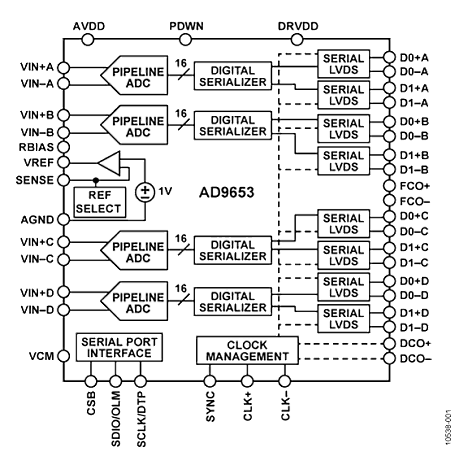

Firma Analog Devices przedstawiła swój nowy przetwornik ADC oznaczony symbolem AD9653. Jest to poczwórny, 16-bitowy układ przeznaczony do wymagających zastosowań, do których można zaliczyć: systemy MRI (obrazowanie z wykorzystaniem rezonansu magnetycznego), USG i wysokiej klasy sprzęt obrazujący (np. przemysłowe systemy wizyjnej inspekcji). Poza wyżej wymienionymi systemami układ nada się również do urządzeń komunikacyjnych, np. 3G. Całość zamknięto w obudowie LFCSP o wymiarach 7 na 7 mm, o 48-wyprowadzeniach. Ciekawostką może być to, że układ jest bardzo wytrzymały i sprawnie działa nawet w silnym polu magnetycznym. Dzięki temu, ten nowy ADC może pracować tuż przy czujnikach w komorze MRI. Układ cechuje się niskim zużyciem energii: 164 mW na kanał, przy pełnej prędkości pracy, która wynosi 125 MSPS. Pasmo pracy wynosi 650 MHz. Wyjątkowa jest również wysoka dynamika: SNR wynoszące 77 dBFS +/- 5 dBFS (zależnie od napięcia zasilania) i SFDR = 90 dBc (Nyquist). Dane podane dla częstotliwości 70 MHz. Szeregowe wyjście cyfrowe zgodne jest z LVDS, spełniając normy ANSI-644 i IEEE-1596.3. Cena, jaką przyjdzie nam za ten układ zapłacić, nie jest jednak mała: 250 USD przy hurtowym zamówieniu 1000 sztuk. © Analog Devices
