Eagle – tanie projektowanie płytek PCB

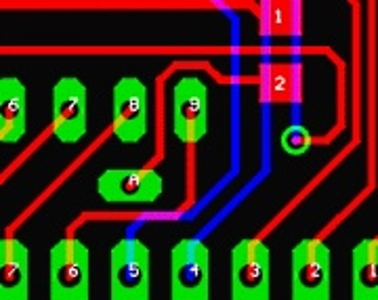

Pomoże nam w tym oprogramowanie firmy Cadsoft – Eagle. Nie jest to nadzwyczajnie zaawansowane oprogramowanie, lecz łączy w sobie to, co najistotniejsze. Program ten nadaje się świetnie do zastosowań w prostych projektach, ale także tych średnio-zaawansowanych. Popularność tego oprogramowania wynika z niskich cen licencji. Za wersję „Standard” (która oferuje nam zaprojektowanie płytek o wymiarach do 16 na 10 cm) zapłacimy około 180 funtów. Z modułem „Schematic”, umożliwiającym tworzenie czytelnych i estetycznych schematów – niecałe 360 funtów. Dla wersji „Professional” (płytki o wymiarach do 1.6 na 1.6 metra) zapłacimy odpowiednio niecałe 360 i 714 funtów. Do dyspozycji mamy także wersję „trial”, umożliwiającą przetestowanie tego narzędzia przez 60 dni. Warto dodać, że producent oddał do dyspozycji użytkownikom także wersję darmową, określoną jako „Light”. W tej wersji mamy możliwość zaprojektowania płytki o wymiarach do 10 na 8 cm i tylko dwie warstwy ścieżek. Obsługa programu jest niesamowicie prosta i przyjemna. Pracuje się bardzo intuicyjnie. Wszystko jest widoczne na paskach narzędziowych, dzięki czemu też łatwo dostępne. Prowadzenie ścieżek nie nastręcza większych trudności. Wystarczy jedynie myszka i klawisz Esc na klawiaturze, by w mgnieniu oka wykonać projekt płytki. W zasobach biblioteki mamy bardzo duży wybór dostępnych elementów (podstawek), dzięki czemu nie musimy się martwić o wymiarowanie. W razie braku jakiejkolwiek podstawki, można szybko ściągnąć brakujące repozytoria ze strony producenta, bądź innych portali, i dwoma kliknięciami je zainstalować. Dzięki bardzo wygodnemu podglądowi, wyróżniającemu poszczególne ścieżki i podłączone „pady”, unikniemy błędów i pomyłek. Prostota, wygoda i dostępny „Auto Router” przemawia na korzyść tego narzędzia. Nadaje się świetnie do mniejszych projektów (szczególnie 1, 2-u warstwowych), ale z powodzeniem można użyć Eagle'a do nieco większych projektów. Poniższy film pokrótce przedstawia zalety tego programu, jak i sposób jego użytkowania. © Youtube/Cadsoft
