Re-Driver od NXP dla interfejsu USB 3.0
Prezentowany układ ma zapobiegać utracie sygnału z kontrolera USB 3.0, co może się przytrafić szczególnie w przypadku długich kabli, bądź urządzeń o silnym charakterze pojemnościowym.
PTN3624B jest układem zabezpieczającym, a jednocześnie wzmacniaczem dla linii komunikacyjnych USB 3.0. Ma zapobiegać utracie jakości w przypadku komunikacji wykorzystującej długie kable.

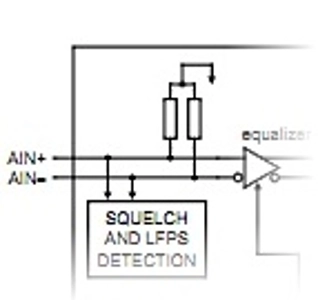

Jego działanie opiera się na kondycjonowaniu sygnałów różnicowych. Układ cechuje się wysokim stopniem elastyczności, dzięki zaawansowanemu systemowi konfiguracyjnemu, opartego o interfejs I2C.
PTN3624B jest dwukanałowym układem (komunikacja dwukierunkowa), przesyłając dane na każdym z kanałów z prędkością 5Gb/s. Może być zasilany z napięcie 3.3 V. Jego wymiary to zaledwie 4 na 4 mm, a wysokość tego scala to zaledwie 0.5 mm.
Jest zdolny do pracy w temperaturze od 0 do 85 stopni Celsjusza, wytrzymując wyładowania ESD do 8 kV. Ma pracować w notebookach, urządzeniach peryferyjnych wykorzystujących standard USB 3.0 (pendrivy, drukarki, huby), a także w aktywnych kablach.
