© U-Blox Komponenty | 08 kwietnia 2011

Miniaturowy odbiornik GPS

Nowy odbiornik GPS bazuje na 50-kanałowej jednostce u-blox 6, dzięki czemu jest energooszczędny i dokładny. Całość jest bardzo kompaktowa i zamknięta w obudowie o niewielkich wymiarach.

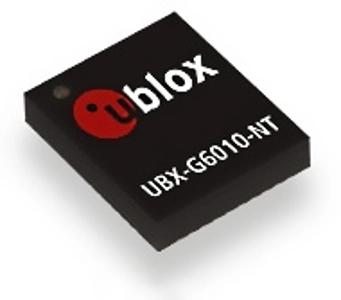

Jest to układ UBX-G6010-NT firmy U-Blox. Został on zamknięty w obudowie LGA, o wymiarach 6mm na 5mm, a wysokość tego scalaka wynosi około 1mm. Dzięki wysokiej integralności koniecznych elementów wewnątrz obudowy, układ do pracy wymaga jedynie 5 elementów zewnętrznych, takich jak filtr SAW czy oscylator TCX0. Pozwala to oszczędzić miejsce na płytce PCB, a co za tym idzie umożliwia miniaturyzację całego urządzenia. Czułość śledzenia tego odbiornika wynosi -162dBm, a dokładność wyznaczenia pozycji to -130dBm, co daje nam rzeczywistą dokładność w określaniu pozycji wynoszącą 2.5m. Częstotliwość aktualizacji danych wynosi 5Hz, czyli 0.2 sekundy. Czas zimnego startu to 26 sekund. Układ posiada wygodne interfejsy komunikacyjne: UART, USB 2.0 Full Speed, SPI, DDC (odpowiednik I2C, całkowicie z nim kompatybilny). Zakres temperatur pracy zaczyna się w -40, a kończy na temperaturze +85 stopni Celsjusza. Zasilany może być z napięcia od 1.75V do 2.0V lub 2.5V do 3.6V, zależnie od wersji. Do pracy wymaga jedynie 67mW.
