Komponenty | 05 stycznia 2011

Nowe miniaturowe enkodery SMD

Niezwykle mały, ale bardzo dokładny enkoder do zastosowań przemysłowych wypuściła firma PIHER.

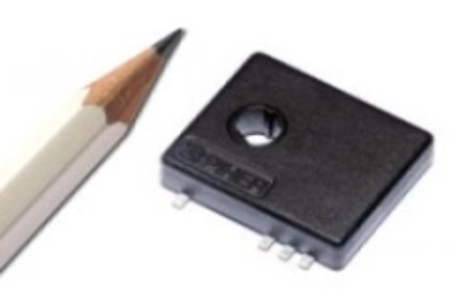

Enkoder MTS 360 charakteryzuje się przede wszystkim małymi wymiarami: 6mm x 17mm x 18mm. W założeniach urządzenie ma być łatwo integralne z płytkami drukowanymi, a także wygodne w obsłudze, dzięki temu, że projektant ma dostęp do wyjścia analogowego, 12-bitowego PWM lub 14-bitowego SPI. Wyjście posiada odrębny kanał programowalnego sygnału przełączania. Dostępna jest także wersja z podwójnym czujnikiem w pojedynczej obudowie. Czujniki pracują w oparciu o technologię wykorzystującą efekt Halla. Ma, to zapewnić bezkontaktowy pomiar położenia osi przechodzącej przez urządzenie. Standardowy model współpracuje z osią o średnicy 4mm, ściętą z obu stron. Czujnik posiada 8 wyprowadzeń.Przesunięcie otworu pozwala na użycie ssawek wykorzystywanych podczas automatycznego układania elementów na płytkach drukowanych w zakładach produkcyjnych. Nowe czujniki wykrywają położenie z dokładnością liniową ±0.5% w pełnym zakresie 360°. Urządzenie może pracować w standardowym zakresie temperatur od -40ºC do +150ºC oraz przy prędkości obrotowej do 300 obr/s. Te miniaturowe enkodery mają znaleźć zastosowanie w takich urządzeniach, jak przyrządy z zoomem optycznym, stabilizację obrazu, precyzyjnych urządzeniach biomedycznych, samochodowych systemów sterowania, kontrolerów okrętowych i innych podobnych systemów, gdzie wymagana jest precyzja silników.
