Wydajny sterownik LED z precyzyjną hybrydową technologią ściemniania

Projektujesz elektronikę? Zarezerwuj 17 października 2019 roku na największą w Polsce konferencję dedykowaną projektantom, Evertiq Expo Kraków 2019. Przeszło 90 producentów i dystrybutorów komponentów do Twojej dyspozycji, ciekawe wykłady i świetna, twórcza atmosfera. Jesteś zaproszony, wstęp wolny: kliknij po szczegóły. © Evertiq

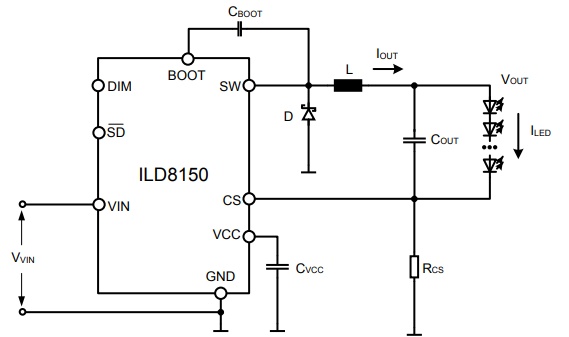

Firma Infineon Technologies zaprezentowała scalony sterownik LED oznaczony jako ILD8150/E. Jest to układ, który wyróżniać się ma zastosowaną tu hybrydową technologią ściemniania. Pozwala ona uzyskiwać wysoką precyzję i stabilność, mogąc zejść do do 0.5% prądu docelowego. Inną cechą wyróżniającą ten układ jest szeroki zakres wspieranych napięć wejściowych, od 8 do 80 V. Dobrze odnajdzie w aplikacjach pracujących w pobliżu bezpiecznych limitów napięciowych (SELV), oferując wysoki margines napięć bezpieczeństwa, jak podaje producent. Zastosowana tu technologia dobrze odnajdzie się w wielu aplikacjach; ogólnych i przemysłowych. Ściemnianie ma być wolne od efektów migotania, a funkcje tu zawarte dbają o to by zapobiegać generowaniu się jakichkolwiek słyszalnych hałasów przy realizowaniu owym manewrze zmniejszania jasności światła. Sygnał PWM o częstotliwości od 250 Hz do 20 kHz, w trybie analogowym, pozwala na sterowanie jasnością w zakresie od 100 do 12.5% jasności światła, a w trybie hybrydowym pozwala zejść z 12.5 do 0.5%, bez migotania. Wysoka rozdzielczość PWM cyfrowego i niskie napięcie wyłączenia sprawia, że sterownik dobrze będzie współpracował z wieloma klasycznymi mikrokontrolerami. Czyni to z niego układ bardzo elastyczny. W strukturze zawarto wbudowany przełącznik MOSFET o Rds(ON) wynoszącym 290 mΩ (ILD8150), co pozwala na osiąganie wydajności prądowej rzędu 1.5 A. Ma to pozwalać na budowę aplikacji większych mocy, mogących osiągać wysoką efektywność, dochodzącą do nawet 95%, jak podaje producent. Precyzja sterowania prądowego wynosić ma 3%. Wśród zawartych funkcji dodatkowych znajdziemy min. soft-start, funkcje ochronne oraz ładowania początkowego (bootstrap). Dzięki temu układ zapewnia skuteczność, bezpieczeństwo pracy i dobrze odnajdzie się w zastosowaniach profesjonalnych. Całość udało się zmieścić w obudowie DSO-8. © Infineon
