12-kanałowy sterownik LED RGB
Płynne animacje LED, bez artefaktów, zapewniać ma nowy sterownik LED, i to z wykorzystaniem 12 kanałów. A gdy będzie ich za mało, sterowniki te można ze sobą połączyć, uzyskując jeszcze więcej możliwości sterowania matrycami diod LED, nie tylko RGB.
Firma STMicroelectronics zaprezentowała swój nowy, 12-kanałowy sterownik LED, który oznaczony jest symbolem LED1202. Do jego stworzenia posłużono się nowoczesnymi, opatentowanymi funkcjami, które zapobiegają powstawaniu różnych artefaktów w przypadku animacji.
Przechodzenie pomiędzy kolejnymi poziomami jasności i kolorami ma być bardziej płynne i naturalne, jak zapewnia producent. Podobnie rzecz się ma z interakcją w innymi elementami, np. czujnikami w smart-home, urządzeniach elektroniki noszonej, itp.
Sterownik może przechowywać osiem zaprogramowanych wzorów sekwencji animacyjnych i działać niezależnie od głównego kontrolera aplikacji. Pozwala to na oszczędność energii, a także zachowania ciągłości zastosowanych efektów świetlnych.

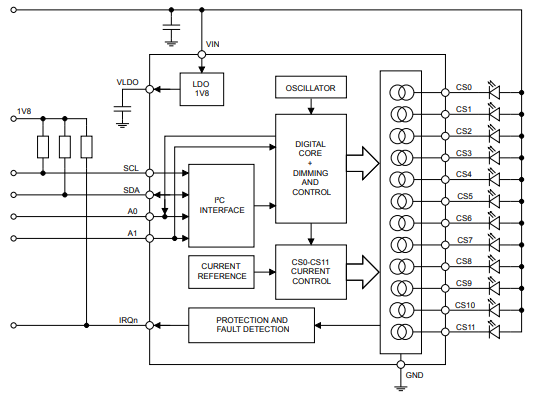

W strukturze sterownika zawarto 12-bitowy układ ściemniania PWM, która zapewniać ma wysoką precyzję sterowania jasnością diod LED lub poszczególnych emiterów (diod RGB) w przypadku programowalnych sekwencji. Poziomy te można też ustawić poprzez interfejs I2C, z zawartego w aplikacji kontrolera.
Sterownik cechować się ma wydajnością 20 mA na kanał. Do pracy wymaga niewielkiej ilości komponentów zewnętrznych, co wpływa na zachowanie kompaktowej formy budowanej aplikacji. Dzięki 12-kanałom, sterownik może samodzielnie sterować w sposób niezależny nawet czterema diodami LED RGB.
Innowacyjna funkcja synchronizacyjna umożliwia podłączenie ze sobą do ośmiu sterowników LED1202, w celu sterowania większymi macierzami LED. Wysoki poziom dopasowania (2%) wpływa też na zachowanie większej spójności kolorów. Przesunięcie fazowe między kanałami minimalizuje poziom tętnień i redukuje efekt nadmiernego zapotrzebowania szczytowego.
Nie zabrakło tu też wbudowanych funkcji zabezpieczających, w tym wykrywania rozwarcia na diodach LED, ochrony termicznej, wyprowadzeń diagnostycznych, itp. Całość udało się zmieścić w obudowie WLCSP o wymiarach 1.7 na 2.16 mm, a także VFQFPN o wymiarach 3 na 3 mm.
