Rozbiórka iPoda 6-tej generacji

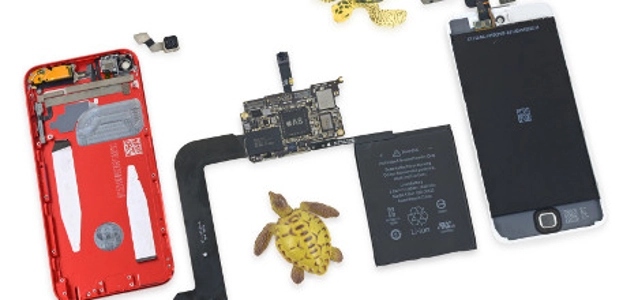

Po roku oczekiwania, prawdziwie nowy model iPod’a 6-tej generacji trafił na stół ekipy z iFixit.
6 generacja iPod’a to coś więcej niż tylko ‘odświeżenie’: jest naprawdę nowy. iFixit jak zwykle baczną uwagę zwraca na możliwości naprawy. Poprzedni model w skali od 1 do 10 zdobył zaledwie 3 punkty, obecny –między innymi dzięki łatwiejszej wymianie baterii – zdobył ich 4. Niewiele, ale zawsze postęp.Click to zoom
Oczywiście, szósty iPod nie zmienił się całkowicie, tak więc po główne wskazówki dotyczące napraw ekipa iFixit odsyła do opracowania dotyczącego piątej generacji. Warto zwrócić uwagę na właściwości aparatu w stosunku do tego, jaki zamontowano w najnowszych iPhone’ach. Co prawda w obu urządzeniach aparat ma identyczną ilość pikseli, jednak ten zamontowany w iPod’zie pozbawiony jest wartościowych dodatków, takich jak soczewki z szafirowego szkła, auto stabilizacja obrazu czy szeroka apertura.
Ale i tak najbardziej interesująca jest opracowana przez iFixit lista kostek, jakie znaleźli wewnątrz urządzenia:Click to zoom
• Apple A8 APL1011 SoC + SK Hynix RAM H9CKNNN8KTMRWR-NTH 1 GB LPDDR3 RAM
• Toshiba THGBX3G7D2KLA0C 128 Gb (16 GB) NAND flash
• NXP LPC18B1UK ARM Cortex-M3 Microcontroller (M8 Motion Coprocessor)
• InvenSense MP67B 6-axis Gyroscope and Accelerometer
• Universal Scientific Industrial 339S0231Wi-Fi Module
• Broadcom BCM5976 Touchscreen Controller
• Texas Instruments 343S0645 Touchscreen Controller
• Apple 338S1116 Cirrus Audio Codec
• NXP Semiconductors 1610A2 Display Interface Controller
• Texas Instruments 6573 Power Management IC
Całość materiału dostępna jest na stronie iFixit
Wszystkie zdjęcia © iFixit
