© Evertiq Komponenty | 05 sierpnia 2014

Rozbiórka Samsung Galaxy 5 Mini

Czy mniejsza wersja Galaxy S5 jest podobna, czy może całkiem inna? Ten mniejszy, lżejszy i nieco słabszy smartfon na pewno wart jest uwagi. Zapraszamy na wycieczkę do wnętrza tego urządzenia.
Grupa iFixit zabrała się za nowy smartfon Samsunga, czyli Galaxy 5 Mini. Z wyglądu przypomina skurczonego odpowiednika 5S. Jest mniejszy, lżejszy, ale też skromniejszy jeśli chodzi o wyposażenie. Jest tam czterordzeniowy procesor Exynos taktowany częstotliwością 1.4 GHz, 1,5 GB pamięci RAM, wyświetlacz 4,5 cala HD (720 na 1280 px) Super AMOLED, a także kamera 8 Mpx.

Jako elementy dodatkowe możemy zaliczyć akcelerometr, żyroskop, kompas, pulsometr, czujnik zbliżeniowy i czytniki linii papilarnych. Mimo odchudzenia, Galaxy 5 Mini jest większy od iPhone'a. No ale czas zajrzeć do środka, bo z zewnętrz to każdy w sklepie może obejrzeć.

Tylną pokrywę otwieramy bardzo łatwo, gdzie naszym oczom ukazuje się akumulator, bardzo łatwo wymienialny. Łatwo też włożymy kartę SIM lub mikroSD. Sam akumulator również jest mniejszy niż we flagowym urządzeniu Samsunga. W wersji mini znalazł się akumulator o pojemności 2100 mAh (3.85 V, 8.09 Wh). Jest to o 25% mniej, niż w większym odpowiedniku, ale też znacznie więcej niż w iPhone.

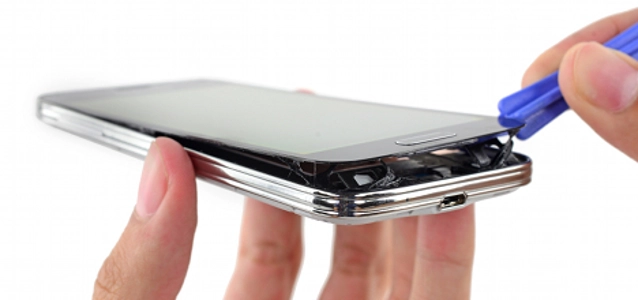

Zanim zabierzemy się za front, z tyłu jest pewna mała „niespodzianka”. Jeśli się nią nie zajmiemy, możemy uprzykczyć sobie życie. Aby zdjąć front musimy posłużyć się platikowymi podkładkami (iOpener grupy iFixit). Podgrzewamy front, by rozpuścić trochę kleju i gotowe. Proces niemalże identyczny, jak w przypadku 5S.

Dzięki temu, że wcześniej zwolniliśmy złącze przycisku „Home”, możemy swobodnie odłączyć pozostałe przewody, bez obawy o to, że coś uszkodzimy. Pod wyświetlaczem umieszczono kilka elementów:
  • CYTMA545 – kontroler ekranu dotykowe z obsługą wielodotyku od Cypress,
  • 1200T E45H2 – kontroler czytnika linii papilarnych.

Sam wyświetlacz oznaczono symbolem AMS447BS01.

© iFixit
Aby odłączyć płykę „córkę”, wystarczy odłączyć łatwo dostępne złącze. Co jednak ciekawe jest tu dodatkowa antena (nie było jej w S5). Aby odkręcić płytkę główną wystarczy dobre oko i precyzyjny śrubkokręt. Z niewielkiej płytki wyciągniemy też kamery przednią (2.1 Mpx) i tylną (8 Mpx), choć nie jest to bardzo proste. Trzeba uważać.

Podobnie rzecz się ma z gniazdami kart SIM i mikroSD. Na powierzchni płytki głównej znajdziemy kilka ciekawych komponentów:
  • pamięć Samsung K3QF5F50MM DRAM o pojemności 1.5 GB zintegrowaną z czterordzeniowym procesorem Exynos 3 (niewykluczone jest też to, że w strukturze tego układu zawarto także dedykowany modem),
  • 16 GB pamięci Flash (NAND) - Toshiba THGBMBG7D2KBAIL,
  • moduł wzmacniacza mocy - TriQuint TQP9059S,
  • wielozadaniowy układ do obsługi komunikacji bezprzewodowej (WiFi, Bluetooth, FM) - Broadcom BCM4334,
  • Murata DF HWF,
  • Skyworks 3529-11 60486 1,
  • ABOV Semiconductor 116CUB 1414,
  • transmiter/odbiornik RFIC - Shannon 889 N7FT4AMZ,
  • odbiornik GNSS - Broadcom BCM475201UB,
  • wielokanałowy hub/kodek audio - Wolfson Microelectronics WM1811AE,
  • żyroskop i akcelerometr - InvenSense M651M,
  • układ do obsługi NFC - Samsung S3FWRN,
  • Shannon510 60XZP0 1424FP8,
  • SWKM GPF10.



© iFixit
Po bokach można się jeszcze zauważyć wejście do wnętrza przycisków. Grupa iFixit oceniła rozbiórkę na 5 punktów z 10. Sporą zaletą jest łatwo wymienny akumulator. Wyświetlacz także da się stosunkowo łatwo wymienić, jak już uda nam się pokonać sporą ilośc kleju. Po otwarciu część elementów jest w formie modułów, jak np. kamery, silniczki wibracyjne, gniazdko audio, itd. Jednak wymiana tych elementów wymaga usunięcia wyświetlacza, co może skutkować ryzykiem uszkodzenia jego samego.
