Rozbiórka: Amazon Fire TV
Od dawna krążyły plotki mówiące o konsoli Amazona. Niedawno urządzenie pokazano, a grupa iFixit postanowiła zajrzeć do środka tej mikrokonsoli, a my w tą podróż udamy się wraz z nimi. Co kryje to tajemnicze niewielkie urządzenie, łączące funkcję konsoli i centrum multimedialnego? Zapraszamy do lektury...
Grupa iFixit rozebrała Amazon Fire TV. To tajemnicze z pozoru urządzenie to mikrokonsola do gier z funkcją centrum multimedialnego w postaci niewielkiego set-top boxu. Wszystko to podłączamy do telewizora przez złącze HDMI znajdujące się na tylnej ściance urządzenia. Obok znajdziemy złącze zasilania, optyczne wyjście audio (TOSLINK), Ethernet i USB 2.0.
© Amazon
Amazon Fire TV ma mieć jednak możliwość komunikacji także bezprzewodowej, więc mała liczba portów nie powinna nikogo smucić. Obok WiFi (MIMO, ze wsparciem 802.11 a/b/g/n) znajdziemy tu również obsługę Bluetooth 4.0.
Sercem urządzenia jest procesor znany ze smartphonów, czyli czterordzeniowy układ Qualcomma z grafiką Adreno 320, wpierany przez 2 GB pamięci RAM (LPDDR2). Dane zapiszemy na pamięci wewnętrznej o pojemności 8 GB. Oprócz samej konsoli w zestawie dostajemy pilot i kontroler do gier, ale o tym później.

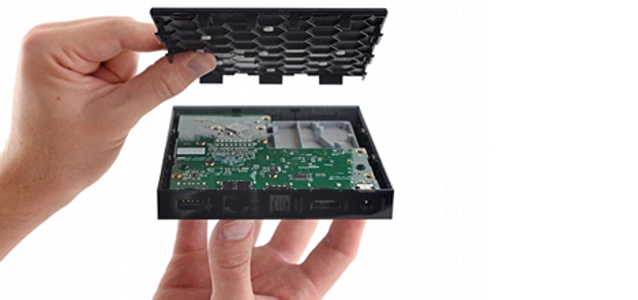

Do wnętrza głównego urządzenia dostaniemy dość prosto, przy użyciu nożyka plastikowego. Tuż po otwarciu widzimy płytkę główną, którą bardzo prosto wyciągamy, wykręcając kilka śrubek. Tuż pod nią kryje się płytka aluminiowa pełniąca funkcję radiatora. Ciekawostką jest umieszczenie tam też małego tagu RFID. Zapewne do rozpoznawania urządzenia, śledzenia, inwentaryzacji, itp.
Na płytce znajdziemy takie elementy jak:
© Amazon
Amazon Fire TV ma mieć jednak możliwość komunikacji także bezprzewodowej, więc mała liczba portów nie powinna nikogo smucić. Obok WiFi (MIMO, ze wsparciem 802.11 a/b/g/n) znajdziemy tu również obsługę Bluetooth 4.0.
Sercem urządzenia jest procesor znany ze smartphonów, czyli czterordzeniowy układ Qualcomma z grafiką Adreno 320, wpierany przez 2 GB pamięci RAM (LPDDR2). Dane zapiszemy na pamięci wewnętrznej o pojemności 8 GB. Oprócz samej konsoli w zestawie dostajemy pilot i kontroler do gier, ale o tym później.
Do wnętrza głównego urządzenia dostaniemy dość prosto, przy użyciu nożyka plastikowego. Tuż po otwarciu widzimy płytkę główną, którą bardzo prosto wyciągamy, wykręcając kilka śrubek. Tuż pod nią kryje się płytka aluminiowa pełniąca funkcję radiatora. Ciekawostką jest umieszczenie tam też małego tagu RFID. Zapewne do rozpoznawania urządzenia, śledzenia, inwentaryzacji, itp.
Na płytce znajdziemy takie elementy jak: - 2 GB pamięci RAM LPDDR2 - Samsung K3PE0E00QM-CGC2 2 GB – oraz czterordzeniowy procesor z rdzeniami Qualcomm Krait 300, pracującymi z częstotliwością 1,7 GHz (pod oznaczeniem w/w pamięci RAM),
- pamięć wewnętrzna na dane - Toshiba THGBM5G6A2JBAIR,
- układ zarządzania energią - Qualcomm PMM8920,
- kontroler Ethernet PCI-E - Atheros AR8152-B,
- zegar PCI-E Pericom PI6C557-03ALE,
- transmiter audio - Texas Instruments DIT4192,
- układ komunikacji bezprzewodowej, wspierający WiFi i Bluetooth - Qualcomm Atheros QCA6234XH (taki sam jak w Kindle Fire 7" HDX).
- 16-bitowy mikrokontroler o niskim poborze prądu - Texas Instruments MSP430F5435A,
- dwuzakresowy kontroler Bluetooth - Texas Instruments CC256,
- pamięć flash z obsługą SPI - Winbond W25Q40BW,
- mikrofon - MD v1.2 (taki sam jak w Kindle Fire HD).
Ostatnim elementem zestawu jest wspomniany kontroler. Jego również otwiera się prosto i jest też kolejny tag RFID. Przyciski i inne kontrolki znane z innych podobnych urządzeń tego typu. Komponenty, które można znaleźć na powierzchni płytki, to:© iFixit
- SoC z obsługą audio i bluetooth - CSR CSR8970,
- mikrokontroler z rdzeniem Cortex-M0 - NXP LPC812,
- pamięć flash z interfejsem szeregowym SPI - Winbond 25Q16DW,
- rejestry przesuwne 8-bitowe - Texas Instruments HC595,
- podwójny, czterokanałowy multiplekser/demultiplekser - NXP HC4052.
