Rozbiórki | 07 stycznia 2014
Rozbiórka: Steam Machine
Firma Valve, znana z tego, że stworzyła popularną platformę cyfrowej dystrybucji gier, postanowiła rozwinąć ją tworząc tym razem platformę sprzętową, komputer, którego przeznaczeniem ma być głównie uruchamianie gier ze Steam'a. Na warsztat grupy iFixit trafia właśnie ta maszyna, wraz z ich innowacyjnym kontrolerem.
Firma Valve, znana z platformy cyfrowej dystrybucji gier o nazwie Steam, wypuściła komputer, który służyć ma temu samemu, co sam Steam, czyli uruchamianiu zakupionych przez internet gier. Mowa tu o komputerze Steam Machine, który wraz z innowacyjnym kontrolerem, stał się celem rozbiórki grupy iFixit.
Urządzenie to, a właściwie zestaw, jeszcze nie jest do dostania w sprzedaży detalicznej. Jak na razie firma Valve wypuściła próbki pierwszych 300 takich urządzeń do wybranych szczęśliwców (niestety tylko na terenie USA). Grupie iFixit udało się taki zestaw dostać. W efekcie czego dostali ciekawą drewnianą skrzynkę, a w niej dobrze zabezpieczony komputer.
Po wyjęciu go z pudełka, możemy się mu przyjrzeć. Obudowa jest prosta, kwadratowa, ale ładna. Z przodu widzimy dwa porty USB 3.0 i wielki przycisk uruchamiający komputer, którego otacza podświetlane kółko. Z tyłu mamy dużo więcej portów, większość z nich standardowa; PS/2, dwa porty USB 2.0 i cztery USB 3.0, złącze HDMI, DVI (Dual-link), DisplayPort, wyjście optyczne audio S/PDIF, eSATA, port Ethernet RJ45, złącza dla zewnętrznych anten WiFi i standardowe wyjścia audio Jack 3,5 mm.

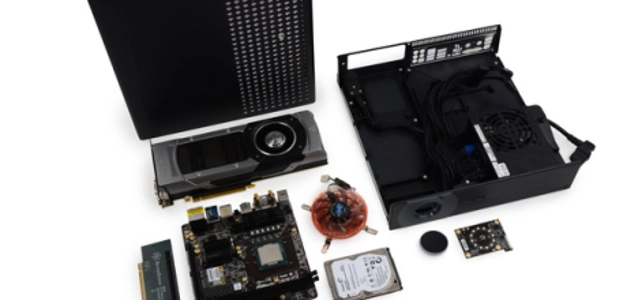

Czas zajrzeć do środka. By podnieść górny panel wystarczy wykręcić jedną śrubkę. Elementy raczej standardowe, chociaż to co się rzuca w oczy, to stosunkowo spora karta graficzna, lecz o niej zaraz. Najpierw trzeba usunąć wewnętrzne plastikowe osłonki.
Karta graficzną jest ZOTAC GeForce GTX 780 z 3 GB pamięci GDDR5 (pracującą przy 6008 MHz). Posiada ona 2304 jednostek strumieniowych pracujących z prędkością 863 MHz (900 MHz w trybie Boost). Wspiera PCI Express 3.0 SLI. Do płyty głównej, karta ta podłączona jest przez przejściówkę, która umożliwia jej poziome ułożenie.
Na środku znajduje się hybrydowy dysk twardy SSHD (Solid State Hybrid Device). Jest to element firmy Seagate o oznaczeniu ST1000LM014 w rozmiarze 2,5 cala pracujący na interfejsie SATA. Jego pojemność to 1 TB. Pracować może z prędkością 5400 RPM, co przekładać się ma na transfer do 6 Gb/s. Jest tu też 64 MB DRAM i 8 GB MLC NAND Flash.
Pozostało nam zajrzeć jeszcze na płytę główną. Z jej wyjęciem również nie powinniśmy mieć problemów. Wyprowadzenia opisaliśmy wyżej. Komputer wyposażony jest w 16 GB pamięci RAM. Są to dwie kości po 8 GB marki Crucial Ballistix Sport. Dodajmy, że jest to ilość maksymalna, jaką obsłuży ta płyta główna.
Sercem jest procesor firmy Intel, a mianowicie Core i5-4570 pracujący standardowo z częstotliwością 3.2 GHz, a w trybie Turbo nawet 3.6 GHz. O jego temperaturę dba duży i cichy system chłodzenia Zalman CNPS 2X Mini-ITX. Jest tu też zintegrowana karta graficzna od Intela, HD Graphic 4600, raczej nie wykorzystywana.
Zajrzyjmy jeszcze na niewielką płytkę obsługująca włącznik, gdzie jest też 12 diod LED stanowiących jego podświetlenie o czym wspomnieliśmy wyżej. Jest tu za to układ NXP LPC11U24F – 32 bitowy mikrokontroler z rdzeniem ARM Cortex-M0.
Energii dostarcza zasilacz o mocy 450 W SilverStone SST-ST45SF-G. Jest to urządzenie nowoczesne, posiadające wszystko co potrzebne do zasilania najnowszych komputerów, w tym obsługę SLI, korekcji PFC, itd. Posiada także wysoką sprawność w przedziale od 87 do 90 procent jak podaje producent, co potwierdza certyfikat 80 Plus GOLD. Jest tez cichy (18 dB).
I to tyle z komputera. Lecz w zestawie jest coś jeszcze. Bardzo ciekawy i innowacyjny kontroler. Jego opis podamy jednak w części drugiej, która ukaże się jutro. Podamy wtedy także ocenę, jaką grupa iFixit dała temu urządzeniu.
Zródło: iFixit
