Rozbiórka: Microsoft Surface Pro 2

Firma Microsoft wypuściła niedawno swój nowy tablet z systemem Windows 8.1. Urządzenie oznaczone jako Surface Pro 2 trafiło na warsztat grupy iFixit. Tablet wyposażono w wyświetlacz ClearType Full HD o przekątnej 10,6 cali. Znajdziemy tutaj także najnowszy procesor Intela 5 generacji i5 (Haswell), 4 lub 8 GB pamięci RAM i nawet 512 GB miejsca na dane (SSD) w najbogatszej wersji, dwie kamery, a także porty USB 3.0, Mini Display Port, microSDXC oraz WiFi i Bluetooth.

© iFixit

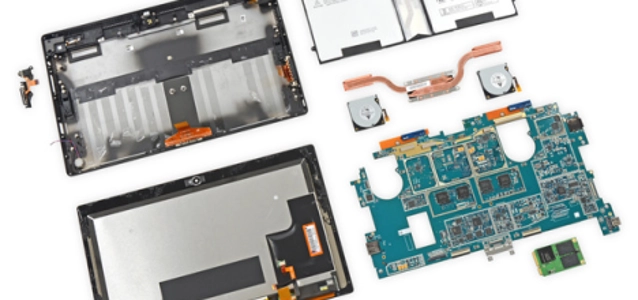

Na początek usuwamy podstawkę, dzięki której możemy postawić stosunkowo wygodnie nasz tablet na stole. Pod tą klapką znajdziemy śrubki Torx T5. Śrubki usunięte … i co teraz? No cóż, aby dostać się do środka musimy sięgnąć po pewne narzędzie, które od dłuższego czasu nie było wykorzystane przy rozbiórkach, a mianowicie opalarkę. Po rozpuszczeniu (tj. jego rozgrzaniu) kleju, podważeniu po bokach, możemy podnieść ekran. Zwracamy uwagę na przewody i już mamy rozdzielony moduł z ekranem od części z płytą główną. Patrząc jednak na tą płytkę możemy odnieść wrażenie, że niewiele (przynajmniej w samym układzie elementów) się zmieniło. Zanim przejdziemy dalej musimy wykręcić śrubki trzech typów. Jest ich w sumie 52 sztuki. Gdy mamy uwolnioną płytę możemy wyjąć poszczególne elementy. Najpierw wyjmujemy małe wentylatorki. Zmian w stosunku do pierwszej wersji Surface nie ma. Dotycza one jedynie algorytmów sterowania, jak podaje grupa iFixit. Nie zapominamy też o radiatorach.

© iFixit

Zanim przyjrzymy się płycie głównej możemy wyjąć moduł pamięci. Dysk ten - SK Hynix (HFS128G3AMNB 128 GB mSATA 6.0 Gbps) zawiera następujące elementy:

• cztery kości 32 GB NAND Flash SK Hynix H27QEGDVEBLR,
• pamięć SDRAM 32 GB DDR2 SK Hynix H5PS2G63JMR,
• kontroler SSD Link A Media LM8700AA.

Na płycie głównej znajdziemy następujące komponenty:

• cztery kości LPDDR3 RAM 8 Gb SK Hynix H9CCNNN8JTML, co w sumie daje 4 GB pamięci RAM,
• kontroler ekranu dotykowego Atmel MXT154E,
• mikrokontroler AVR 32-bitowy Atmel UC256L3U (z 256 KB pamięci Flash,
• szeregowa pamięć Flash Winbond 25X40CL1G,
• Parade PS6625,
• kodek audio Realtek ALC3230,
• Atmel U1320J,
• Realtek RTS5304
• kolejna pamieć szeregowa Flash (SPI) MXIC MX25L4006EZNI,
• Novatek NT96132QG,
• kontroler step-down (2-fazowy) Texas Instruments TPS5162,
• ITE IT8528VG,
• konwerter ze zintegrowanym tranzystorem FET Texas Instruments TPS51367.

Po drugiej stronie płyty głównej znajdziemy z kolei:

• procesor główny Intel Core i5-4200U,
• Novatek NT96132QG,
• SoC komunikacyjny (WLAN/Bluetooth/FM) Marvell Avastar 88W8797,
• pamięć szeregowa Winbond 25Q128FVSQ,
• kolejny energooszczędny konwerter z tranzystorem FET Texas Instruments TPS51367,
• i ponownie pamieć szeregowa Winbond 25X05CL

Jeśli zaś chodzi o akumulatory, to zostały one przyklejone. Co więcej, jest to ten sam pakiet akumulatorów, co w wersji poprzedniej (42 Wh). Wydłużenia czasu pracy na zasilaniu z akumulatorów powinniśmy raczej szukać w oszczędniejszym procesorze (Haswell). Zarządza nimi układ BQ30Z55 od Texas Instruments. Jak można tą rozbiórkę ocenić? Niestety niezbyt wysoko. Grupa iFixit postanowiła dać tylko 1 punkt na 10. Plusem jest to, że akumulatory nie zostały przylutowane na stałe, chociaż ich wyjęcie też do najprostszych nie należy. Podobnie jest z dyskiem SSD. Możemy go wymienić, jak już urządzenie otworzymy. A proces ten nie jest najprostszy i (bardzo) łatwo o uszkodzenie tabletu. Stąd tak niska ocena. Warto dodać, ze śrubek też nie jest mało (grupa iFixit naliczyła ich około 90). Wyświetlacz zintegrowano z szybką ochronną, co zwiększa koszt naprawy. Generalnie duża ilość kleju przeraża.
