Jak zbudowany jest inteligentny licznik

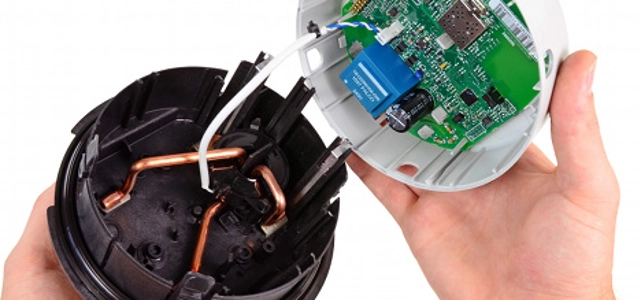

W dobie inteligentnego opomiarowania i zaanga偶owania kraj贸w w wymian臋 licznik贸w energii elektrycznej, ekipa iFixit postanowi艂a, na przyk艂adzie licznika Elster REX2 sprawdzi膰, jaka jest jego budowa. Zobaczcie co znalaz艂a...
Przed uzyskaniem dost臋pu do wn臋trza licznika, trzeba najpierw z艂ama膰 piecz臋膰 bezpiecze艅stwa. Wydaje si臋, 偶e firmy elektryczne zabezpieczaj膮 si臋 w ten spos贸b przed manipulacj膮 os贸b z zewn膮trz. Kto by pomy艣la艂, 偶e miernik mocy posiada sw贸j w艂asny numer LAN ID? LAN ID jest wymagany w celu po艂膮czenia si臋 z adresem IP sieci smart grid. Prawdziw膮 innowacj膮 w inteligentnych licznikach jest ich zdolno艣膰 do przekazywania danych statystycznych zu偶ycia energii bez bezpo艣redniego kontaktu z w艂a艣cicielem. Badany licznik Elster osi膮ga to poprzez wysy艂anie zaszyfrowanych sygna艂贸w w pa艣mie ISM 900 MHz. Wyj膮tkowo grube przewody miedziane umo偶liwiaj膮 szeregowe po艂膮czenie licznik贸w gospodarstw domowych z g艂贸wnym 藕r贸d艂em zasilania. S膮 one w stanie obs艂ugiwa膰 200 Amp! Co ciekawe, licznik opiera si臋 na transformatorze w kszta艂cie pier艣cienia, zainstalowanym wok贸艂 drut贸w miedzianych - do przesy艂ania sygna艂贸w zu偶ycia energii do p艂yty g艂贸wnej. W ca艂ym urz膮dzeniu ekipa znalaz艂a tylko jedn膮 艣rub臋 Phillips #1 i to po bardzo d艂ugich poszukiwaniach. G艂贸wne uk艂ady scalone znajduj膮ce si臋 na przedniej stronie p艂yty g艂贸wnej to: - SoC Teridian 71M6531F z MPU, RTC, Flash i sterownikiem LCD - ma艂ej mocy podw贸jny wzmacniacz operacyjny Texas Instruments LM2904 - 艣redniej mocy wysokiej wydajno艣ci wzmacniacz IC RMFD RF2172 - 1GHz SoC Texas Instruments CC1110F32 z MCU i 32kB pami臋ci Flash Wi臋cej zdj臋膰 i informacji mo偶ecie znale藕膰 tutaj ----- Uwaga: Wszystkie zdj臋cia pochodz膮 z 漏 iFixit
