© iFixit Komponenty | 05 listopada 2012

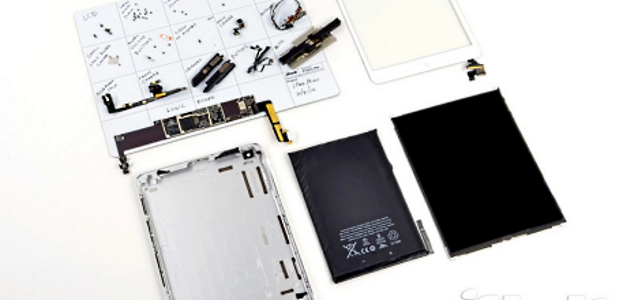

Rozbiórka iPad Mini

Apple zaprezentowa艂o swoje nowe urz膮dzenie, mniejsze od iPad'a, a wi臋ksze od iPod'a. Chodzi o nowy tablet: iPad Mini, czyli z urz膮dzenie, kt贸rego przek膮tna ekranu ma nieca艂e 8 cali. Czy Mini jest tak mocne, jak zapewnia producent? Sprawdzamy to, rozk艂adaj膮c urz膮dzenie na czynniki pierwsze.
Grupa iFixit dosta艂a w swoje r臋ce najnowsze dziecko firmy Apple, czyli iPad Mini. Urz膮dzenie posiada膰 ma 7,9 calowy ekran o rozdzielczo艣ci 1024 na 768 pikseli (168 ppi) z funkcj膮 wielodotyku. Tablet pracowa膰 ma pod kontrol膮 dwurdzeniowego procesora A5. Znajdziemy tu tak偶e dwie kamery, z艂膮cze 鈥濴ighting鈥 (uniwersalne z艂膮cze Apple), komunikacj臋 Bluetooth 4.0, itp. Nowy iPad ma by膰 dost臋pny w trzech wersjach r贸偶ni膮cych si臋 dost臋pn膮 pami臋ci膮: 16, 32 i 64 GB. Rozbi贸rk臋 zaczynamy od skorzystania z magicznego narz臋dzia firmy Apple, do otwierania produkt贸w firmy Apple, czyli iOpener - zestawu do otwierania przyklejonych pokryw i ekran贸w ochronnych. Ekran ochronny pe艂ni膮cy jednocze艣nie (jak si臋 okazuje) rol臋 ekranu dotykowego zosta艂 w ko艅cu (po 30 min) oddzielony od wy艣wietlacza. No c贸偶, i tym razem Apple nie oszcz臋dza艂 na kleju, 艂膮cz膮c obie te cz臋艣ci. Pod tym wzgl臋dem nic si臋 nie zmieni艂o, kolejny iPad wypada s艂abo w por贸wnaniu do np. Nexus 7 czy Kindle Fire. Niemniej jednak, rozdzielenie i tak przesz艂o mniej stresuj膮co, ni偶 w ostatnich wersjach iPad贸w (a mo偶e to kwestia nabycia do艣wiadczenia i wprawy?). Ale to nie koniec niespodzianek, bo 鈥 gdzie s膮 艣rubki?! Trzeba troszk臋 pokombinowa膰 by je odnale藕膰, gdy偶 kto艣 postanowi艂 je poukrywa膰 pod r贸偶nego rodzaju warstwami ochronnymi. Po kilku pierwszych 艣rubkach mo偶emy delikatnie podnie艣膰 LCD by naszym oczom ukaza艂a si臋 du偶膮 metalowa (matowa) p艂ytka, kt贸ra przymocowana jest do spodniej cz臋艣ci urz膮dzenia za pomoc膮 a偶 16 艣rubek. Po podniesieniu p艂yty, widzimy kilka mniejszych. Pod jedn膮 z nich (w rogu) znajdziemy nasz pierwszy scalak, znany ju偶 np. z iPhone5, czyli modu艂 WiFi 339S0171 od Murata. Tu偶 obok znajdziemy ta艣m臋 przewodow膮 od LCD, kt贸r膮 mo偶emy od艂膮czy膰 za pomoc膮 niewielkiego delikatnego no偶yka. Ale to nie koniec, musimy jeszcze pozby膰 si臋 ta艣my izolacyjnej, kt贸ra przytrzymuje LCD do tylnej cz臋艣ci, a jednocze艣nie chroni膰 ma uniwersalne z艂膮cze 鈥濴ighting鈥. Uk艂ady steruj膮ce prac膮 wy艣wietlacza znajdziemy pod LCD. Zaliczy膰 do nich mo偶emy:
  • sterownik wy艣wietlacza Samsung W1235 S6TNMR1X01,
  • SM4031 DA1232 SMCP043,
  • 416R 8227,
  • HDU 2YC 34.
W s膮siedztwie modu艂u WiFi znajdziemy tak偶e z艂膮cze do akumulator贸w. Baterie s膮 cienkie i do艣膰 dobrze przytwierdzone (klejem). Akumulator cechuje napi臋cie 3,72 V i pojemno艣膰 4400 mAh (16,5 Wh, cho膰 Apple podawa艂o 16,9 Wh). Jest to wszystko jednak mniej, ni偶 w iPad 3, czy nawet iPad 2 (mia艂 on 25 Wh, czyli prawie o 50% wi臋cej, ni偶 w wersji Mini). W kolejnym kroku dostajemy si臋 do digitelizera, na kt贸rym znajdziemy komponenty Broadcom BCM5976C0KUB6G. Tu偶 obok znajdziemy tak偶e ma艂e g艂o艣niczki (2, a wi臋c mamy tu stereo). Od艂膮czy膰 te偶 mo偶emy wspomniane z艂膮cze uniwersalne, ale w tym celu musimy wykr臋ci膰 dwie schowane 艣rubki. Niemniej jednak mo偶emy je tylko od艂膮czy膰 od obudowy, gdy偶 druga strona tasiemki zosta艂a i tak przylutowana do p艂yty logiki. Powoli kierujemy si臋 w jej stron臋, lecz najpierw musimy pozby膰 si臋 pozosta艂ych element贸w peryferyjnych, przytwierdzonych do obudowy (np. przyciski regulacji g艂o艣no艣ci). W ko艅cu mo偶emy si臋 dosta膰 do g艂贸wnej p艂yty z logik膮. Ale i to nie b臋dzie takie proste, gdy偶 i ona zosta艂a przytwierdzona za pomoc膮 kleju. Aby m贸c j膮 jako艣 wyj膮膰, musimy podgrza膰 tyln膮 cz臋艣膰 obudowy, oczywi艣cie ostro偶nie, by nie przypali膰 czego艣 wi臋cej, b膮d藕 zniszczy膰 samej obudowy (i ju偶 wiemy czemu wykonano j膮 z aluminium :)). Na p艂ycie widzimy procesor A5, w kt贸rym zintegrowano 512 MB pami臋ci RAM. Sk膮d o tym wiemy? Po dodatkowym oznaczeniu na jego obudowie: E4064P3PM-8D-5 (2 Gb pami臋ci LP DDR2 RAM). Sprawdzono to tak偶e dzi臋ki grupie Chipworks, kt贸ra prze艣wietli艂a uk艂ad. Opr贸cz tego, znajdziemy tu tak偶e:
  • Hynix H2JTDG8UD2MBR 16 GB NAND Flash,
  • Apple 343S0593-A5,
  • Apple 338S1116 czyli tak naprawd臋 kodek audio od Cirrus Logic,
  • Fairchild PCHPS FDMC 6676BZ,
  • Fairchild BC7BE F0MC 6683,
  • Apple 338S1077.
Ostatni z uk艂ad贸w r贸wnie偶 okazuje si臋 by膰 nie do ko艅ca opracowany przez Apple, gdy偶 jak udowodni艂a grupa z Chipworks, jest to wzmacniacz klasy D od Cirrus Logic. W dalszym kroku mo偶emy jeszcze odklei膰 kamery, przedni膮 i tyln膮. Wynik rozbi贸rki to tylko 2 punkty na 10. Urz膮dzenie ma dwie zalety, a mianowicie nie zintegrowano 艣ci艣le ze sob膮 wy艣wietlacza LCD z ekranem dotykowym/ochronnym. Mog艂o by膰 lepiej, ale i tak jest dobrze, bo jak wiemy, bywa艂o gorzej. Mocowanie akumulator贸w te偶 idzie na plus, bo nie s膮 przylutowane. Reszta, to niestety same minusy. Zacz膮膰 mo偶emy od du偶ej ilo艣ci kleju, kt贸ry jest niemal偶e wsz臋dzie: ekrany dotykowe, akumulatory, p艂yta g艂贸wna, kamery, przewody i ta艣my, itp. A mimo to zastosowano i tak du偶a liczb臋 bardzo ma艂ych (i niewygodnych) 艣rubek (3x mniejsze ni偶 w iPhone 5). Gdyby by艂y jeszcze one widoczne, ale niestety cz臋sto s膮 poukrywane, co stanowi dodatkowy k艂opot. No c贸偶, rozbi贸rka tego tabletu nie by艂a a偶 tak przyjemna. Minusem jest tak偶e przylutowanie z艂膮cza 鈥濴ighting鈥. 漏 Obrazki z serwisu grupy iFixit
