Odkrywamy tajemnice Apple A6
Parę dni temu opowiadaliśmy o nowym iPhone 5. Znaleźć w nim możemy procesor Apple A6. Razem wraz z iFixit i Chipworks zaglądamy w głąb tego procesora, odkrywając jego sekrety.
Grupa iFixit podjęła współpracę z Chipworks, by odkryć tajemnice jakie skrywa procesor Apple A6. Jest to szybki SoC, który taktowany może być z częstotliwością 1 GHz na każdy z dwóch rdzeni. Zostały one oparte o instrukcje ARMv7. Przy tej „rozbiórce” nie przyznajemy punktów, chodzi tylko o zabawę i nakarmienie własnej ciekawości.
Chipworks udostępnił specjalny przyrząd, zwany pieszczotliwie 'Ibe', czyli jonowe działo wytrawiające. Urządzenie to jest w stanie delikatnie i bardzo dokładnie usuwać kolejne warstwy komponentów półprzewodnikowych, odsłaniając ich wnętrze.

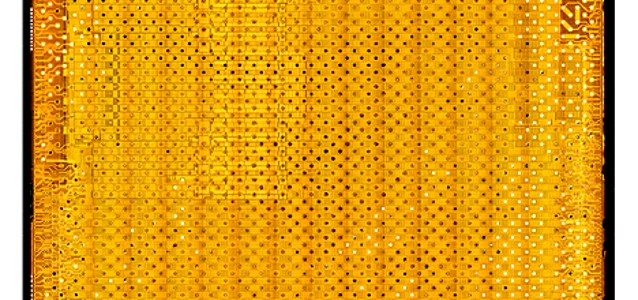

Najpierw jednak procesor wykąpano w kwasie, by usunąć obudowę. Po odsłonięciu pierwszej warstwy ukazuje się nam złota powierzchnia, przypominająca nieco pole pszenicy widziane z lotu ptaka.
Po dokładnym przyjrzeniu się powierzchni płytki dostrzeżemy logo Elpidy i oznaczenie potwierdzające, że procesor wyposażono w pamięć SDRAM DDR2 LP 1 GB tego producenta. Te same komórki pamięciowe znajdziemy np. w Motoroli Droid RAZR Maxx.
Największą niespodzianką jednak okazuje się istnieje oznaczeń firmy Samsung w tym procesorze, co potwierdza znajdujące się na wewnętrznej powierzchni procesora: APLO589B01. Oznacza to produkcję procesora w procesie Samsunga (i w fabrykach firmy Samsung) 32 nm, budując płytkę procesora o wymiarach 9,70 na 9,97 mm. Nie znaczy to jednak, że Samsung brał udział w projektowaniu procesora. Nowsza wersja procesu technologicznego Samsunga pozwala zwiększyć ilość funkcji procesora Apple i poprawić jego wydajność.
Gdy przyjrzymy się rdzeniom widzimy, że faktycznie zostały one oparte o instrukcje ARMv7, doszukując się pewnego podobieństwa. Jednakże jak zapewnia Apple, dzięki dużej swobodzie w modyfikowaniu rdzeni, projektanci mogli je dostosować do własnych potrzeb wydajnościowych. Całość przypomina jednak nieco Cortex-A15, jak mówią specjaliści.
Obok CPU znajdziemy też rdzenie GPU, oparte na układach PowerVR (w liczbie trzech). W dalszym kroku zaglądamy jeszcze głębiej, sięgając po mikroskopy i przyglądając się samej strukturze tranzystorów, które budową przypominają rzymski akwedukt. Wszystko to jednak ukazuje, że wykonano je w procesie HKMG (metalizowanych bramek).
Podobnemu procesowi poddano także inne złożone komponenty półprzewodnikowe wchodzące w skład iPhone'a 5, ale to już inna historia. Zainteresowanych odsyłam na stronę grupy, gdzie można znaleźć szczegóły dotyczące pozostałych komponentów.
© Obrazki z materiałów iFixit
