Nexus Q – rozbiórka

Editor: Adam Wesolowski

Nie tak dawno opisywaliśmy rozbiórkę Nexusa 7. Jednak na targach 27 czerwca pojawił się także inny Nexus, oznaczony literką Q. Zajrzymy w środek tej tajemniczej kuli od Google, by zobaczyć co tam się kryje, w jej wnętrzu.

Nowy Nexus od Google został oznaczony literką „Q” i zaprezentowały był na I/O keynote 27 czerwca. Sercem jest dwurdzeniowy procesor OMAP4460 (rdzeniem jest Cortex A9) ze zintegrowanym układem graficznym. Oprócz tego wewnątrz znajdziemy 1 GB pamięci RAM i 16 GB wewnętrznej pamięci flash. Całość pracuje pod kontrolą systemu Android 4.0. W tylnej części kuli znajdziemy kilka gniazd: Wyjścia głośnikowe banankowe, wyjście optyczne, port Ethernet, micro HDMI i USB, a także gniazdo zasilające (AC). Górna powłoka zdejmuje się całkiem gładko, wystarczy odrobina wysiłku i już jesteśmy w środku. Nie ma tu żadnych śrubek ani kleju. Dotykowa kopuła kryje dyfuzer dla sygnalizacyjnej diody LED. Pod spodem widzimy ostrzegawczą naklejkę ostrzegającą przed niebezpieczeństwem porażenia (dzięki Ci Google za Twą troskę! :)) oraz antenę do komunikacji bezprzewodowej dwuzakresowej (2.4 i 5 GHz). Tutaj natykamy się na sześć śrubek Torx T10.

Niezwykle ciekawa konstrukcja, nie tylko z zewnątrz, ale przede wszystkim od wewnątrz.

Poniżej naszym oczom ukazują się na dwie płyty: główna (oznaczoną jako Omron EE-SX1131) i potomna (E2230JG), schowaną niżej, na dnie kopuły. Znajdziemy na niej takie komponenty jak:

układ Atmel'a ATMEGA328P,
kontroler komunikacji bliskiego zasięgu NXP Semiconductors 44501,
oscylator TXC 8.00 MHz,
YF04E,
sygnalizacyjną diodę LED.

Niżej pod tą płytką widzimy jeszcze niewielką antenę dla NFC.

Pod drugą kopułą jest tego więcej. Wygląd jest dość interesujący, gdyż znajduje się tam płytka w kształcie koła, a przez nią, pod kątem, przebija się płyta z pokaźną ilością kondensatorów elektrolitycznych (w tym 32 uF na napięcie 400 V). Jest to więc nic innego jak zasilacz AC-DC. Jak ocenia grupa iFixit rozbierająca to urządzenie: „to najbardziej skomplikowane rozwiązanie, na jakie się natknęliśmy”. Po zdjęciu dyfuzera i przyjrzeniu się okrągłej płytce widzimy na niej 32 diody LED RGB. Znajdują się tu także dwa dedykowane, 24-kanałowe 12-bitowe sterowniki LED od Texas Instruments: TLC5947, ze zintegrowanymi oscylatorami (co upraszcza konstrukcję). Grupa iFixit postanowiła zważyć metalową obudowę tylną tego urządzenia. Całość waży bowiem 923 gramy, a sama tylna część prawie połowę tego: 423 gramy! Moc sięga 35 W. Zasilacz może pracować z napięciem od 85 do 265 VAC przy częstotliwości 50 i 60 Hz. Z płytką zasilającą połączone są także gniazda.

Rozłączenie gniazd od płytki wymaga już więcej zabawy i rozlutowania kilku przewodów. Za część audio odpowiada wzmacniacz TAS5713 firmy TI o mocy 25 W, sterowany cyfrowo z EQ i DRC. Gdy udało nam się dostać do płyty głównej, naszym oczom ukazują się takie elementy:

pamięć flash 16 GB movi NAND od Samsunga KLMAG4FEJA-A002,
kontroler SMSC LAN95000A Hi-Speed USB 2.0 do 10/100 Ethernet,
pamięć Elpida B8064B2PB 1 GB DRAM i procesor Texas Instruments OMAP4460,
KM10L3002 od Murata,
transceiver USB SMSC USB3320C o wysokim stopniu integralności,
układ zarządzania energią od Texas Instruments 6030B1A4.

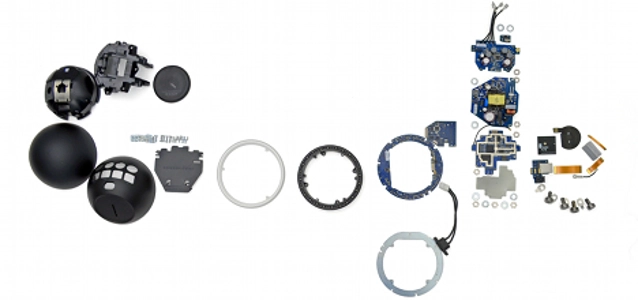

Układ zyskał 8 na 10 punktów „naprawialności”. Plusem jest łatwość rozbierania. Całość jest jednak ciasno upakowana, a ilość części jest pokaźna, dlatego też trzeba uważać, by niczego nie zgubić. Minusem jest wystawienie głównego układu zasilającego niemalże na wierzch, co może dla niewprawnych rąk stanowić zagrożenie. © Obrazki od iFixit
