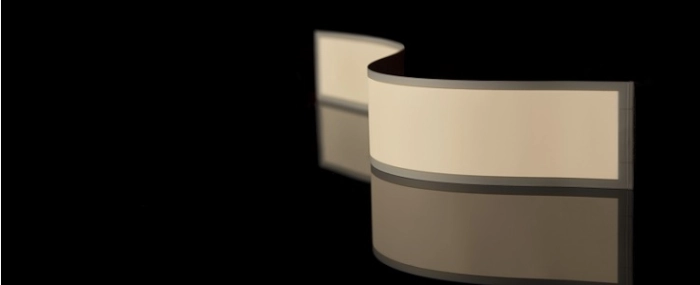

© LGDisplay
Technologie |
Wyświetlacze OLED bez tajemnic
Tym razem eksperci firmy Unisystem przybliżają nam historię i tajniki technologii OLED.
Skrót „OLED” może kojarzyć się z wystawianymi w sklepach z elektroniką telewizorami, które potocznie określane są mianem „OLED-ów”. Ten termin pochodzi od określenia „organiczne diody elektroluminescencyjne” (ang. organic light-emmiting diode), bez których nie miałby racji bytu żaden telewizor (a mówiąc ogólniej – wyświetlacz) OLED-owy. W tym artykule przybliżamy „OLED-y”, czyli jedną z najmłodszych dostępnych na rynku technologii umożliwiających wizualizację informacji.
Piksel (ang. pixel) to najmniejszy element obrazu, którym można sterować na wyświetlaczu. W rozdzielczości definiowana jest liczba pikseli w poziomie i pionie, które tworzą dany model wyświetlacza OLED. Łączną liczbę pikseli można ustalić mnożąc te wartości. Przykład: w 0.96-calowym modelu WEA012864D o rozdzielczości 128x64 px jest 128 pikseli w poziomie i 64 piksele w pionie, czyli łącznie 8 192 pikseli.
W OLED-ach piksele składają się z co najmniej jednej diody. Wyświetlacze OLED można podzielić na dwie grupy pod względem liczby diod (a co za tym idzie – liczby uzyskiwanych barw):
Przyłożenie napięcia do elektrod powoduje przemieszczanie się elektronów i dziur – są one „podawane” przez katodę (elektrony) i anodę (dziury). Spotykają się przy warstwie emisyjnej, gdzie zachodzi ich rekombinacja, czemu towarzyszy emisja promieniowania elektromagnetycznego w zakresie widma widzialnego (innymi słowy – świecenie w różnych kolorach).
Historia OLED-ów
Można powiedzieć, że historia OLED-ów sięga lat 50-tych XX w., gdy zespół André Bernanose’a po raz pierwszy zaobserwował zjawisko elektroluminescencji w badanym związku organicznym, tj. oranżu akrydynowym, który zaczął świecić po przyłożeniu napięcia. W następnych latach odnotowywano zjawisko elektroluminescencji w kolejnych związkach organicznych – zajmował się tym m.in. Roger Partridge, który rozświetlił folię polimerową umieszczoną pomiędzy dwiema elektrodami metalicznymi. Przełom lat 80- i 90-tych XX w. to okres powstawania pierwszych mniej lub bardziej sprawnych prototypów wyświetlaczy OLED. Znaczący wkład w rozwój technologii OLED mieli Ching Wan Tang i Steven Van Slyke, pracownicy firmy Eastman Kodak, również twórcy prototypowego wyświetlacza OLED.
„Zielonym światłem” dla dalszego rozwoju technologii OLED okazał się badany w 1989 r. przez Jeremiego Burroughesa polifenylowinylen, który emitował zielone światło po przyłożeniu napięcia. Potrzebowano jednak jeszcze kilku lat, aby opracować diody OLED, które gwarantowałyby wystarczającą efektywność świecenia (i z powodzeniem mogłyby znajdować zastosowanie w wyświetlaczach OLED).
Warto wspomnieć jeszcze jedną datę – 2000 rok, czyli powstanie pierwszych fabryk produkujących wyświetlacze OLED.
Rodzaje wyświetlaczy OLED
Na rynku dostępnych jest kilka rodzajów matryc OLED-owych. Można spotkać się, np. z określeniami AMOLED (Active-matrix OLED) i PMOLED (Passive-matrix OLED), które odnoszą się do sposobu manipulowania matrycą – może być aktywny (AMOLED, sterowanie pojedynczymi pikselami) lub pasywny (PMOLED, sterowanie sekwencjami pikseli), co przekłada się na częstotliwość odświeżania, a w efekcie na czas reakcji matrycy.
Wartymi uwagi są również RGBW OLED (można również spotkać się z nazwą WOLED, czyli White OLED), będące wariacją wspomnianego RGB OLED. W tych matrycach każdy piksel tworzą cztery subpiksele – poza standardowymi kolorami, czyli czerwonym, zielonym i niebieskim, występuje jeszcze jeden dodatkowy, tj. biały. Ta modyfikacja zauważalnie poprawia jakość odwzorowania barw, co sprawia, że WOLED-y są często stosowane w telewizorach.
Innym ciekawym rozwiązaniem jest m.in. TOLED, czyli Transparent OLED – przezroczyste wyświetlacze OLED. Ich transparentność uzyskiwana jest poprzez zastosowanie przezroczystych elektrod, które umożliwiają emitowanie światła po obu stronach wyświetlacza – od przodu, jak i tyłu. Takie wyświetlacze OLED-owe należą do kategorii HUD (Head-Up Display), czyli rozwiązań przeziernych, które znajdują zastosowanie w aplikacjach wymagających dostępu do informacji bez konieczności odrywania wzroku od widoku, np. transporcie (m.in. samolotach).
Zalety i wady technologii OLED
Obrazy prezentowane na wyświetlaczach OLED są doskonale czytelne za sprawą wyśrubowania takich parametrów jak jasność i kontrast czy kąty obserwacji. W tej technologii nie korzysta się z podświetlania, co znacząco wpływa na wymiary i wagę modułów OLED-owych. Nie można jednak powiedzieć, że brak podświetlenia czyni je rozwiązaniami w pełni energooszczędnymi – zauważalny jest zróżnicowany pobór prądu w zależności od kolorystyki wyświetlanych treści, który maleje przy ciemnych, ale rośnie przy jasnych obrazach. Ponadto, wyświetlacze OLED wyróżniają się również błyskawicznym czasem reakcji – poniżej 10 µs w temperaturze 25°C, co pozwala na płynne odtwarzanie animacji powyżej stu klatek na sekundę.
Często podkreślaną niedoskonałością wyświetlaczy OLED jest ograniczona żywotność materiałów organicznych, z których wytwarzane są diody. (Co ciekawe, ich czas życia zależy od… koloru.) W urządzeniach, od których oczekuje się wieloletniego funkcjonowania, a w których wymagane są wyświetlacze nieprzekraczające 5.0-cali, można z powodzeniem zastosować wyświetlacze OLED świecące tylko w jednym kolorze, np. zielonym. Nieprzerwanie trwają prace nad wydłużaniem żywotności wyświetlaczy OLED-owych, co wydaje się być kluczowym czynnikiem dla upowszechniania tej technologii, np. w telewizorach. Obecnie niektórzy producenci deklarują, że czas życia dla dostarczanych przez nich telewizorów to co najmniej 100 000 godzin (co przekłada się na ok. 11,5 roku – przy stosowaniu w trybie ciągłym, 24/7).
Niestety, materiały organiczne tworzące wyświetlacze OLED są podatne na czynniki środowiskowe, w tym przede wszystkim wilgoć – nawet drobne uszkodzenie (i przenikająca przez nie wilgoć) może doprowadzić do nieodwracalnego uszkodzenia matrycy. W związku z tym rekomendowane jest zabezpieczanie powierzchni wyświetlaczy OLED poprzez nakładanie na nie szkła hartowanego (to dodatkowa usługa, która może być zrealizowana w Unisystemie).
Jaki OLED do…? Zastosowanie wyświetlaczy OLED
W ofercie Unisystemu znajduje się cała gama monochromatycznych graficznych i znakowych wyświetlaczy OLED o szerokim zakresie przekątnych – od ok. 0.5- do 5.85-cali, których głównym dostawcą jest Winstar. Dostępne są w trzech wariantach strukturalnych – COG (Chip-On-Glass, z kontrolerem na szkle), COB (Chip-On-Board, z kontrolerem na płytce PCB) i COF (Chip-On-Film, z kontrolerem na taśmie).
Niewykluczone, że z wyświetlaczami OLED stykasz się na co dzień – to właśnie one coraz częściej stosowane są w rożnego rodzaju urządzeniach ubieranych, np. smartwatchach. Co więcej, nic nie stoi na przeszkodzie, aby korzystać z nich również w urządzeniach ubieralnych stosowanych w medycynie służących do pomiaru czynności życiowych pacjentów. Dodatkowym atutem OLED-ów w przypadku zasilanych bateryjnie urządzeń ubieralnych staje się również brak podświetlenia, który ogranicza pobór prądu przez matrycę (jest to jednak warunkowane wyglądem interfejsu – jak wspominaliśmy ilość pobieranej energii maleje przy ciemnych, ale rośnie przy jasnych obrazach).
Wyświetlacze OLED doskonale sprawdzą się również w przemyśle, np. jako ekrany w przenośnych urządzeniach pomiarowych. W tym przypadku kluczowym parametrem będzie temperatura pracy, która w przypadku produktów od Winstara mieści się w przedziale od -40° do 80°C. Jest gwarancją sprawnego funkcjonowania OLED-ów zarówno w niskich, jak i wysokich temperaturach (co pozwala na ich szerokie zastosowanie w aplikacjach indoorowych i outdoorowych).
Coraz częściej wyświetlacze OLED wykorzystywane są również w urządzeniach, z których korzystamy w przestrzeni domowej i biurowej, np. w sprzętach RTV (m.in. odtwarzaczach audio/video, amplitunerach czy equalizerach) i AGD (m.in. mikrofalówkach, ekspresach, stacjach pogody), a także innych elektronicznych akcesoriach, np. komputerowych (takich jak drukarki czy skanery).
Można wyliczać kolejne obszary, w których z powodzeniem wykorzystuje się technologię OLED – co najmniej kilka przykładów zastosowania OLED-ów można wskazać, np. w retailu, zwłaszcza w centrach handlowych – są montowane m.in. jako dodatkowe ekrany w kioskach, w których uiszczamy opłaty, np. kasach samoobsługowych, biletomatach czy parkomatach.
Artykuł opublikowano dzięki uprzejmości firmy © Unisystem
