Nowy MB Pro - czy rewolucja zaszła również wewnątrz urządzenia?

Editor: Damian Ellert

Po premierze nowego laptopa Apple dedykowanego dla profesjonalistów mocno zawrzało w środowisku.

Zmiany takie, jak pozbycie się klawiszy funkcyjnych na rzecz touch-bara czy zastąpienie wszystkich dostępnych gniazd portami USB-C okazały się być dość kontrowersyjne. Nie możemy się więc doczekać, aby odkryć jakie rozwiązania kryją się wewnątrz nowego MacBooka Pro 15"! Krótka specyfikacja urządzenia:

wyświetlacz Retina LED 15,4" o rozdzielczości 2880 x 1800 (220 dpi) i gamucie kolorów P3,
czterordzeniowy procesor Intel Core i7 Skylake (taktowany 2,6 GHz, a przy wykorzystaniu Turbo Boost 3,5 GHz) ze zintegrowanym układem Radeon Pro 450 wyposażonym w 2 GB pamięci GDDR5,
pamięć operacyjna LPDDR3 o pojemności 16 GB, taktowana zegarem 2133 MHz,
dysk SSD oparty o interfejs PCIe - pojemności, jakie mamy do wyboru to od 256 GB do 2 TB,
cztery gniazda Thunderbolt 3 (USB-C), które wspierają ładowanie, DisplayPort, Thunderbolt i USB 3.1 Gen 2,

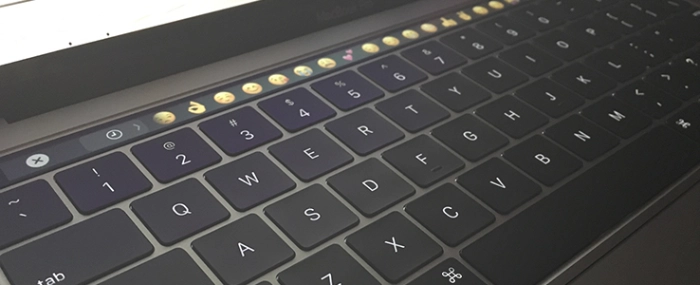

Touch Bar ze zintegrowanym czujnikiem Touch ID,
trackpad typu Force Touch (mierzący dodatkowo siłę nacisku).

Jeśli chodzi o wymieniony trackpad, to obsługują go te same IC, które obecne są w mniejszych MBP, natomiast w tym przypadku do zestawu dodano drugi kontroler dotyku, który pozwala na wykorzystanie większej powierzchni.

MCU STMicroelectronics STM32F103VB ARM Cortex-M3,
2 kontrolery dotyku Broadcom BCM5976C1KUFBG,
Maxim Integrated MAX11291ENX 24-Bit, 6-Channel Delta-Sigma ADC.

Po zdemontowaniu trackpada ukazuje się nam płyta główna o charakterystycznym dla nowej lini MB kształcie. Na niej znaleźć możemy:

wspomniany czterordzeniowy CPU Intel Core i7-6700HQ 2.6 GHz,
Micron MT52L1G32D4PG-093 4 GB LPDDR3 (4 kości, które składają się na łączną pojemność 16 GB),
AMD Radeon Pro 450,
Elpida (Micron) EDW4032BABG-70-F 512 MB GDDR5 RAM (cztery układy o łącznej pojemności 2 GB),
kontroler Thunderbolt 3 Intel JHL 6540 (po jednym dla każdego zestawu portów USB-C),
Intel SR2NH,
Texas Instrument CD3215C00 69AV2TW (oznaczony jako Apple T1 podczas prezentacji).

Czyżby więc nowy chip Apple T1, sterujący panelem dotykowym, pochodził od Texas Instruments? Lokalizacja układu pokrywa się z tą znaną nam z prezentacji nowych MacBooków. Pozostałe układy znajdujące się od tej strony płytu głównej to:

LPDDR3 DRAM Samsung K4E4E32 512 MB, prawdopodobnie połączony z autorskim kontrolerem SSD od Apple,
pamięć flash Samsung K9PHGY8 (dwa układy o pojemności GB),
mikrokontroler Renesas R4F2113XLG z rodziny H8S/2113.

Na odwrocie płyty głównej znajdziemy:

kolejne układy pamięci SSD od Samsunga (znów 2x 64 GB, co daje nam łącznie 256 GB w całym urządzeniu),
Texas Instruments CD32 15C00 69C2HQW,
układ pamięci serial flash WinBond SpiFlash 25Q64FVIQ 64 Mb,
Texas Instruments TPS51980A,
Intersil 95828 HRTZ X630MSW,
Intersil 6277A HRZ W630DWW,
Apple APL1023 343S00137 (prawdopodobnie słynny Apple T1).

Wymieniamy kolejne IC:

moduł Wi-Fi Murata/Apple 339S00056,
Apple 338S00193-A1 16348HIP,
Texas Instruments TMP513A PMIC,
S2FPS04X01 A1632,
969A0 TI67J P6EH,
9239HI B632E7.

O ile usunięcie trackpada i wydostanie płyty głównej z nowego MacBooka jest dość łatwym zadaniem, to już wymiana wlutowanych na stałę układów pamięci czy silnie przyklejonej baterii wydaje się nie lada wyczynem. Warto wspomnieć, iż procesor i kości RAM również są przylutowane do płyty głównej, a czujnik Touch ID działa również jako włącznik, więc naprawa samego włącznika również może wymagać pomocy technicznej od Apple (albo nowej płyty głównej). © iFixit
