Rozbiórka: Leciutki i cieniutki Dell XPS 13
Dell mówi fizyce „dość”. Ten ultracienki komputerek o przekątnej matrycy (HD) ponad 13 cali pasuje do tej sentencji. Jak to możliwe, że XPS 13 powstał? Zajrzymy do środka.
Postanowiliśmy opisać kolejną rozbiórkę, jako że dawno nie było żadnej. A na warsztat grupy iFixit trafiło ciekawe urządzenie. Jest niezwykle cienkie i lekkie. To ultrabook Dell XPS 13, który spokojnie może konkurować z MacBook Air.
Specyfikacja komputera jest ciekawa. Matryca 13.3 cala w rozdzielczości QHD+ (3200 na 1600 pikseli), dotykowa, a także 8 GB pamięci DDR3L (1600 MHz) oraz 128 GB miejsca na dysku SSD. Komputerek jest bardzo ładnie wykonany. Nawet po odwróceniu nie widać żadnych napisów, nalepek, ostrzeżeń, itp. No może poza jednym. Jest tu duża płytka z wycieniowanym napisem XPS, i dopiero pod tymi „drzwiczkami” skrywają się stosowne oznaczenia. Ładnie i elegancko.
Czas dostać się do środka. Tu się przyda śrubokręt T5. Lecz to nie wystarczy by otworzyć pokrywę komputerka. Są tu jeszcze klipsy. Kilka zwinnych ruchów plastikowym nożykiem i już widzimy środek. Jak to wygląda? Znajomo.
W jednej części płaski zestaw akumulatorów, w innej płyta główna. Podobny układ mieliśmy w MacBook Air. Wyjęcie wtyczki od akumulatorów nie jest problemem. Jednak ich wyjęcie nie jest takie proste. Do baterii przyklejono z pomocą taśmy przewody, m.in. od głośników. Czyżby kłopoty z układaniem? Gdy już ostrożnie oswobodzimy baterię z wszelakich przewodów (także tych pod spodem) to możemy wciągnąć nasz zestaw akumulatorów. Jest to zestaw 4-ogniwowy o napięciu 7.4 V. Pojemność zestawu to 52 Wh. Czy to wiele? Producent zapewnia, że przy typowym użytkowaniu (tj. przeglądanie internetu przez sieć WiFi z ekranem ustawionym na jasność 40%) czas pracy wynosić będzie 11 godzin. MacBook z akumulatorem 54 Wh zapewniać miał 12 godzin. Jednak tu i tu zdania użytkowników są podzielone, co do tych czasów. Teraz można wyjąć głośniczki. Jak więc można się domyśleć, ich ewentualna wymiana może być lekko kłopotliwa. Ale pójdźmy dalej. Co tam na płytce ciekawego możemy znaleźć? M.in. moduł SSD. Na tej niedużej płytce znajdziemy takie komponenty jak:© iFixit
- 2 kości 64 GB TLC NAND flash - Samsung 431 K9CHGY8S5M-CCK0,
- 512 MB pamięci LPDDR2 DRAM - Samsung 428 K4P2G324ED-FGC2,
- kontroler - Samsung S4LN045X01-8030 MDX.
- transceiver 5G WiFi - Broadcom BCM4352KML,
- Bluetooth z obsługą BLE - Broadcom BCM20702,
- dwuzakresowy front-end WLAN - Skyworks SE5516.
- procesor 5-tej generacji - Intel Core i5-5200U (zoptymalizowany pod kątem oddawania ciepła – tylko 15 W),
- seryjne kości pamięciowe - Winbond 25Q64FVS10,
- 16-bitowy ekspander portów - Microchip Technologies MCP23017,
- zasilacz obniżający napięcie oparty na NexFET - Texas Instruments CSD97374Q4M,
- kolejny zasilacz, j/w - Texas Instruments CSD87330Q3D,
- kontroler zasilający - Texas Instruments TPS51624,
- zasilacz LDO dedykowany dla DDR3 - ANPEC APW8813/A,
- pamięć DDR3L, 8x 1 GB (1600 MHz) - Elpida/Micron J8416E6MB-GNL-F,
- kodek audio - Realtek ALC3263,
- kości pamięci flash - SMSC MEC5085,
- przełącznik - Texas Instruments SN74CBT3257C,
- przełącznik/kontroler obciążenia - ON Semiconductor NCP4545.
- kontroler odczytu kart - Realtek RTS5249,
- kontroler ładowania (z USB), przełącznik zasilania - Texas Instruments TPS2544,
- repeater USB 3.0 - Parade PS8713B.

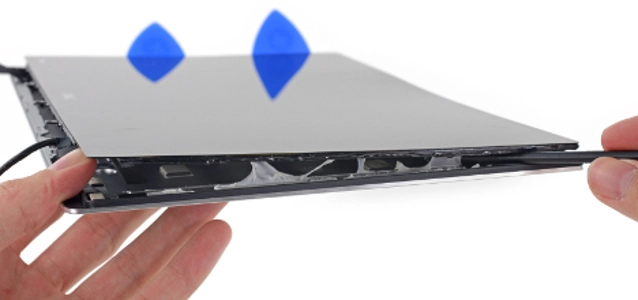

To tyle jeśli chodzi o te ważniejsze komponenty na płycie głównej. To co jednak jeszcze zwraca uwagę to duży wentylator, jak na taką konstrukcję. Potrafi on pobrać „tylko” 2.5 W przy ciągłej pracy. Energii, która dosłownie ucieka w powietrze. Pozostał jeszcze wyświetlacz. Jak można było się domyśleć wszystko jest sklejone. I to porządnie. Przyda się trochę ciepła, cierpliwości i dużo plastikowych nożyków. Tam nie znajdziemy wyświetlacza Retina, ale Sharp. A do tego panel dotykowy z kontrolerem Elan Microelectronics eKTH3915SUS. No i jest także kontroler wyświetlacza Novatek NT71394MB8. I tak o to dobrnęliśmy do końca rozbiórki. Ocena jej wg grupy iFixit to 7 punktów na 10. Co działa na plus? Instrukcje! Tak, firma Dell dostarcza instrukcje online, które są w stanie poprowadzić nas krok po kroku przez przynajmniej część rozbiórki. Jak uda nam się otworzyć pokrywę, większość elementów jest łatwo wymienialna. I są śrubki, zamiast dużych ilości kleju. No, może poza wyświetlaczem. Sposób układania wszystkiego też czasem bywa uciążliwy, ale nie niemożliwy do przejścia nawet dla początkujących. Szkoda tylko, że pamięć RAM została wlutowana. Nie da się jej wymienić. To spory minus.© iFixit
