© iFixit Komponenty | 30 wrze艣nia 2014

Rozbiórka Moto 360

To ciekawy smartwatch, pierwszy z okr膮g艂ym wy艣wietlaczem. Mo偶e by膰 te偶 艂adowany bezprzewodowo. Lecz czy pomimo tych innowacji, jest 艂atwy o naprawie? Sprawdzimy to 艣ledz膮c poczynania grupy iFixit.

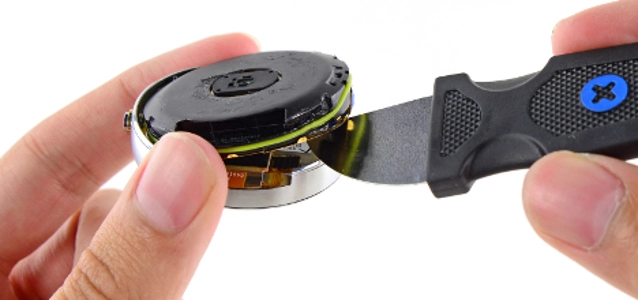

Moto 360 to niezwyk艂y smartwatch firmy Motorola. To pierwsze takie urz膮dzenie z okr膮g艂膮 kopert膮. Nap臋dzany jest procesorem OMAP3 od TI, posiada 512 MB pami臋ci RAM o 4 GB na dane, wy艣wietlacz 1,56 cala LCD o rozdzielczo艣ci 320 na 290 pikseli (oko艂o 205 ppi) i mo偶e komunikowa膰 si臋 za po艣rednictwem interfejsu Bluetooth 4.0 LE. Wyposa偶ono go r贸wnie偶 w wiele czujnik贸w, w tym bicia serca i podw贸jny mikrofon. Grupa iFixit wzi臋艂a na warsztat to niecodzienne urz膮dzenie by sprawdzi膰, czy jest r贸wnie ciekawy i przyjazny w naprawie. Ca艂o艣膰 zamkni臋to w obudowie klasy IP67, co znaczy, 偶e nie musimy si臋 martwi膰 o wod臋 i kurz, w trakcie jego u偶ytkowania. Warto r贸wnie偶 doda膰, 偶e zegarek jest 艂adowany bezprzewodowo. Lecz jak otworzy膰 to 艂adnie i solidnie wykonane urz膮dzenie? Zacznijmy od zdj臋cia paska nadgarstkowego. Trzyma si臋 on na niewielkich metalowych pr臋cikach. Wprawdzie rozmiar paska jest standardowy, a producent dostarcza instrukcj臋 jego wymiany, to jednak sam proces wymaga zr臋czno艣ci i odpowiednich narz臋dzi. W dalszym kroku drogi do wn臋trza Moto 360, przyda si臋 zestaw prostych narz臋dzi iOpener, kt贸rych grupa iFixit cz臋sto u偶ywa przy swoich rozbi贸rkach. Nie obejdzie si臋 tak偶e bez podgrzewania 鈥瀢ieczka鈥. Ca艂o艣膰 trzyma si臋 na sporej ilo艣ci kleju, jak w innych nowoczesnych konstrukcjach. Po zdj臋ciu tylnej os艂onki naszym oczom ukazuje si臋 pierwszy uk艂ad, jakim jest czujnik bicia serca (PPG). Oparty jest na elementach oznaczonych symbolem: FCC ID - IHDT6QC1 i Anatel ID 鈥 1510-14-0711. Kolejny krok jest jeszcze trudniejszy, je艣li nie najtrudniejszy (zak艂adaj膮c, 偶e nie chcemy zniszczy膰 naszego urz膮dzenia). Aby zdj膮膰 pokryw臋 i ods艂oni膰 p艂yt臋 g艂贸wn膮, trzeba b臋dzie si臋 wysili膰, wykazuj膮c si臋 zr臋czno艣ci膮 i cierpliwo艣ci膮. Zapewne jest na to jaki艣 spos贸b znany producentowi, grupa iFixit pos艂u偶y艂a si臋 w tym celu jednak staromodnym narz臋dziem, czyli no偶ykiem. Pod pokryw膮 znajduje si臋 uszczelka O-Ring, chroni膮ca przed dostaniem si臋 wody. Teraz mo偶emy od艂膮czy膰 wy艣wietlacz i inne przewody wyjmuj膮c p艂yt臋 g艂贸wn膮. Mo偶emy te偶 przyjrze膰 si臋 w tym momencie akumulatorowi. Urz膮dzenie Motoroli wyposa偶ono w akumulator o pojemno艣ci 1.1 Wh (300 mAh). Podobny pakiet mo偶na znale藕膰 w Samsung Gear Live (1.14 Wh). Wi臋kszy z kolei umieszczono w LG G Watch (1.5 Wh). Jednak jak wiemy, to nie do ko艅ca determinuje ile czasu urz膮dzenie jest w stanie dzia艂a膰 bez 艂adowania. Pod specjaln膮 naklejk膮 znajdziemy co艣, czego nie by艂o jeszcze w smartwatch'ach. Chodzi o cewk臋 indukcyjn膮 do 艂adowania bezprzewodowego. Wcze艣niejsze urz膮dzenia tego typu (czyli oparte na Android Wear) posiada艂y styki, umo偶liwiaj膮ce 艂adowanie przewodowe. Co jednak ciekawe, sama naklejka r贸wnie偶 pe艂ni tu wa偶n膮 rol臋. Dzia艂a膰 ma zapewne jako rdze艅 ferromagnetyczny dla wspomnianej cewki, zwi臋kszaj膮c efektywno艣膰 艂adowania bezprzewodowego.
漏 iFixit
Czas zajrze膰 na p艂ytk臋 g艂贸wn膮. Tam znajdziemy takie elementy jak:
  • procesor DSP - Texas Instruments TMS320C5545,
  • pami臋膰 LPDDR 512 MB - Micron Technology MT46H128M32L2KQ-5 IT (oznaczona jako 2SB28 D9QRM),
  • pami臋膰 Flash e-MMC 4 GB - Toshiba THGBMAG5A1JBAIT,
  • transceiver USB 2.0 PHY - Texas Instruments 1211A1,
  • kontroler ekranu dotykowego - Atmel MXT112S,
  • AFE dla czujnika pulsu - Texas Instruments AFE4490,
  • mikrofony - Wolfson Microelectronics WM7121,
  • PMU dla zasilania procesor贸w - Texas Instruments TPS659120,
  • odbiornik energii 鈥 艂adowarka bezprzewodowa dla akumulator贸w Li-Ion - Texas Instruments BQ51051B,
  • WL18G 31 46C1VRI,
  • mikrofon MEMS - Wolfson Microelectronics WM7132,
  • kontroler interfejsu dla wy艣wietlacza (MIPI) - Solomon Systech SSD2848K1.
Czy to wszystko? Nic nie przegapili艣my? A gdzie procesor g艂贸wny? Ot贸偶 znajduje si臋 pod ko艣ci膮 pami臋ci. Sprytnie ukryto tam uk艂ad oznaczony symbolem X3630ACBP (OMAP3630) , czyli procesor OMAP 3 od Texas Instruments (ten sam co w Motorola Droid 2 i MOTOACTV).
漏 iFixit
W ostatnim etapie mo偶emy 鈥瀠wolni膰鈥 wy艣wietlacz OLED w kszta艂cie ko艂a. W celu zaoszcz臋dzenia miejsca, zintegrowano z nim r贸wnie偶 czujnik jasno艣ci otoczenia. To kolejna nowo艣膰 w艣r贸d urz膮dze艅 tego typu. To tyle je艣li chodzi o zegarek. A mo偶e by tak zajrze膰 jeszcze do stacji dokuj膮cej? Po jej otworzeniu do艣膰 prosto mo偶na zajrze膰 na p艂ytk臋 g艂贸wn膮 i dosta膰 si臋 do cewek nadawczych. W艣r贸d uk艂ad贸w mo偶na dostrzec dwa najciekawsze:
  • uk艂ad zarz膮dzaj膮cy energi膮 przesy艂an膮, zgodny ze standardem Qi - Texas Instruments BQ500212A,
  • synchroniczny stopie艅 mocy z obs艂ug膮 NexFET - Texas Instruments 97376M.
Grupa iFixit do艣膰 nisko oceni艂a t膮 rozbi贸rk臋, mimo 偶e samo urz膮dzenie jak najbardziej zas艂uguje na uwag臋. Ocena za rozbi贸rk臋 to 3 punkty na 10. Zalet膮 jest standardowy pasek. Jednak aby otworzy膰 Moto 360, trzeba pokona膰 spor膮 ilo艣膰 kleju przy u偶yciu nagrzewnicy. Ci臋偶ko te偶 otworzy膰 kolejne cz臋艣ci wewn膮trz zegarka. 艁atwo przy tym uszkodzi膰 uszczelki. Aby wymieni膰 akumulator trzeba rozebra膰 niemal偶e ca艂e urz膮dzenie. Wysoki stopie艅 integralno艣ci wy艣wietlacza (z czujnikiem o艣wietlenia) stanowi dodatkowe utrudnienie i koszt.
