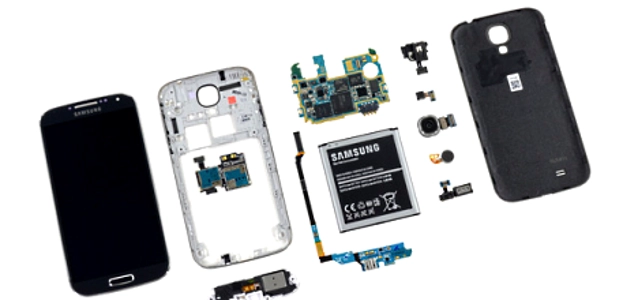

Rozbiórka Samsung S4

Nowy Samsung S4 ma przyczyniać się do jeszcze lepszej komunikacji pomiędzy ludźmi. My zajrzymy do jego środka by zobaczyć, czym ten nowy smartphone może nas zaskoczyć, czy wart jest swojej ceny, itd. Zapraszamy do małej wycieczki w głąb S4 razem z grupą iFixit.

Grupa iFixit wzięła na warsztat nowy smartphone od Samsunga, czyli S4. Sprawdzimy więc co najnowszy telefon linii 'S' ma w sobie nowego i niezwykłego. Producent opisuje swoje urządzenie, przedstawiając jego duży ekran o przekątnej 5 cali i rozdzielczości FullHD (441 ppi!), pojemność pamięci wewnętrznej na dane od 16 do 64 GB z możliwością rozszerzenia do kolejnych 64 przez złącza kart pamięci, 2 GB pamięci RAM i aparat o rozdzielczości 13 Mpx z tyłu i 2 Mpx z przodu. Sam telefon jest nieco większy od iPhone i ma większy wyświetlacz. Rozbiórka rozpoczyna się bardzo przyjemnie. Bez problemów usuniemy tylną część obudowy dostając się do łatwo wymiennego akumulatora. Jest to duża zaleta, w porównaniu do innych smartphonów. Sam akumulator pracuje przy napięciu 3,8 V i jest o pojemności 2600 mAh, co przekłada się na 9,88 Wh. Bateria ta pozwala na 7 godzin rozmowy i ponad 12 dni pracy w trybie czuwania. Podczas normalnego użytkowania spokojnie może to być kilka dni, czy nawet tydzień. Dalej usuwamy środkowy panel. Do tego trzeba usunąć kilka śrubek i podważyć klipsy po jego bokach. Na jego powierzchni znajdziemy kilka przycisków sterujących i głośniczek. Naszym oczom ukazuje się także płyta główna urządzenia. Aby ją wydobyć usuwamy kilka kolejnych śrubek i taśm. Zanim przejdziemy do opisu płyty, najpierw usuwamy moduły do niej dołączone. Mowa tu o kamerze 13 Mpx i element związany z obsługą kart SIM i microSDXC. Taka budowa pozwoli dość łatwo wymienić wadliwe elementy, bez konieczności wymiany całej płyty. Może to tym samym zmniejszyć koszty naprawy. Na samej płycie znajdziemy:
  • modem 4G (GSM, UMTS, LTE) Qualcomm MDM9215M,
  • układ zarządzania energią Qualcomm PM8917,
  • ARM MBG965H,
  • pamięć RAM LPDDR3 o pojemności 2 GB Samsung K3QF2F200E,
  • procesor Snapdragon 600 APQ8064T taktowany z częstotliwością 1.9 GHz,
  • pamięć flash o poj. 16 GB Toshiba THGBM5G7A4JBA4W,
  • ATMEL UC128L5,
  • kodek audio Qualcomm WCD9310,
  • wzmacniacz RF cztero-zakresowy Skyworks 77619,
  • układ do obsługi LTE (7-zakresowy) Qualcomm WTR1605L,
  • SWA GNF09,
  • układ do obsługi NFC Broadcom 20794S1A,
  • mikrokontroler Maxim MAX77803,
  • transmiter Silicon Image 8240BO MHL 2.0,
  • jeszcze jeden scalony układ zarządzania energią Qualcomm PM8821.
Pod miejscem gdzie była płytka znajdziemy gniazdo Jack 3,5 mm, kamerę przednią 2 Mpx, czujniki IR (do pomiaru odległości – sprawdzania czy nasza głowa znajduje się przy aparacie) i motorek wibracyjny. Płytka znajdująca się na obwodzie urządzenia, u spodu, kryje złącze USB i HDMI, czujnik temperatury i wilgotności (Sensirion SHTC1), mikrofon i RF1119. Głębiej znajdziemy kontroler ekranu dotykowego Synaptics S5000B. Samsung Galaxy S4 zdobył 8 punktów na 10. Zaletami urządzenia jest bardzo łatwo wymienialny akumulator (tak jak w telefonach klasycznych). Sprawnie też rozbierzemy sam smartphone na części pierwsze. Całość trzyma się bowiem na 11 śrubkach Philips #0 i zatrzaskach. Minusem jest to, że wyświetlacz jest połączony z szybką ochronną i ekranem dotykowym za pomocą mocnego kleju. A jeśli już będziemy chcieli tą część wymienić, to musimy rozebrać cały telefon. Budowa urządzenia w formie modułów zmniejszyć może koszty naprawy, aczkolwiek część z nich została dodatkowo przymocowana klejem, choć już nie tak mocnym, jak ten przy wyświetlaczu. © Obrazki z serwisu grupy iFixit
