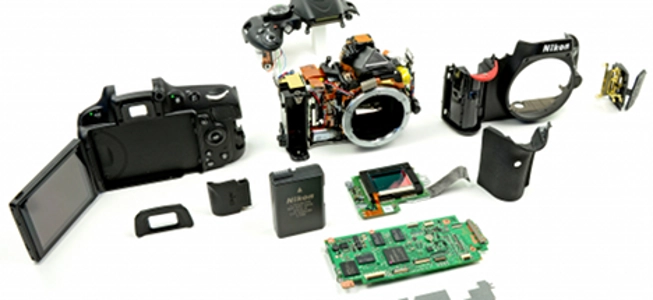

Jak zbudowany jest Nikon D5100
Dotychczas zespół iFixit zajmował się głównie rozbiórką urządzeń mobilnych. W końcu postanowił zajrzeć do środka jednego z najbardziej wyczekiwanych aparatów na rynku - Nikon D5100. Następca modelu D5000 oprócz 16-megapikselowej matrycy CMOS i funkcji kręcenia filmów Full HD, posiada obrotowy wyświetlacz.
- D5100 wykorzystuje 16,2-megapikselową matrycę CMOS w formacie DX, z procesorem obrazu EXPEED 2, która pozwala na wykonanie zdjęć o maksymalnej rozdzielczość 4928 x 3264 pikseli;
- Zakres obsługiwanych czułości zawiera się w przedziale ISO 100-6.400 z możliwością dalszego podbicia do ISO 25.600;
- W przeciwieństwie do starszych modeli, baterię można łatwo wymienić poprzez otwarcie komory. Akumulator litowo-jonowy 7,4 V 1030 mAh EN-EL14 jest używany przez D5100, D3100 i P700. Niestety, nie jest on zgodny z innymi aparatami Nikona, tj. D90 i D7000;
- Koniecznie upewnij się, że kondensator lampy błyskowej 330µF został całkowicie wyładowany, jeśli zamierzasz naprawiać D5100. W przeciwnym razie może dojść do uszkodzenia sprzętu;
- Aparat 'trzyma' około 4 mld śrub. Zespół iFixit musiał odkręcić wiele z nich, by móc pokazać nam co nowa lustrzanka posiada w środku;
- Dostęp do płyty głównej jest bardzo łatwy. Wystarczy usunąć pokrywę wykręcając 20 śrub Phillips #00, odłączając 9 kabli płaskich i kilka wlutowanych przewodów;
- Nowa lustrzanka oferuje 11-punktowy system autofokusu oraz szereg efektów specjalnych tj. efekt miniatury, selektywny kolor, kolorowy szkic oraz funkcje D-Lighting i HDR. D5100 posiada także wyjście HDMI, port USB, a także gniazdo do podpięcia stereofonicznego mikrofonu;
- Urządzenie wyposażono w 3-calowy, odchylany wyświetlacz LCD o rozdzielczości 921 tysięcy pikseli.
Najważniejsi dostawcy komponentów dla D5100:
- procesor obrazu Nikon EXPEED 2 EI-154 1051 Z05
- Samsung K4T1G164QF-BCE7 1Gb DDR2-800 SDRAM
- równoległa pamięć Flash MXIC MX29GL128EHXFI-90G 128 Mb
- mikrokontroler Toshiba TMP19A44FEXBG
- Nikon EI-155 M4L1BA00 00151044
- Nikon NHHS-2 049M8
© Wszystkie zdjęcia iFixit / posiadają funkcję ZOOM
Więcej informacji znajdziesz tutaj.
