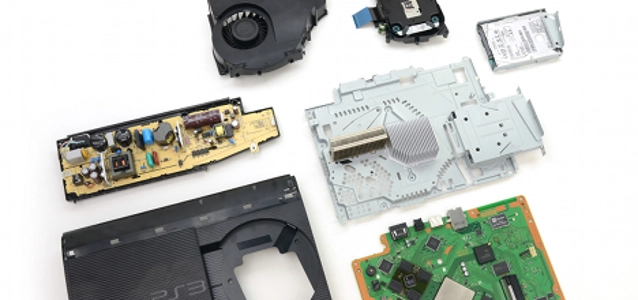

Rozbiórka Playstation 3 Super Slim
Rozbieramy wraz z grupą iFixit najnowszą, trzecią odsłonę trzeciej wersji konsoli Playstation, wypuszczonej pod kryptonimem 'Super Slim'. Faktycznie jest cienka, ale czy super? Sprawdźmy.
Grupa iFixit podjęła się rozbiórki najnowszej konsoli Playstation3 Super Slim. Urządzenie jest w stanie zaoferować obraz w rozdzielczości HD, od 1080p/i, po 480i, a także dźwięk surround w standardach Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD, AAC. Znajdziemy tu również (wg. specyfikacji) silnik Cell Broadband Engine, GPU RSX, 256 MB pamięci RAM głównej XDR i GPU GDDR3 VRAM. Na potrzebę gromadzenia danych użytkownika przeznaczono 250 lub 500 GB.
Zewnętrzne oględziny ukazują nam mniejsze wymiary, w stosunku do ostatnio wypuszczanych konsol PS3. Widzimy również mniejsze otwory wentylacyjne, co może świadczyć o tym, że urządzenie generuje mniej ciepła. Zmieniono również napęd i metodę ładowania płyt. Teraz jest to manualne, podobnie jak to miało miejsce w Playstation2 Slim. Usunięto również indykator WiFi, co nie znaczy, że brak WiFi w tym urządzeniu.
Z boku jest zaślepka. Po jej usunięciu możemy dostać się do dysku twardego 2,5 cala (SATA II 3.0 Gbps, 5400 RPM). W tym celu powinniśmy usunąć niebieskie śruby Philipsa. Cały proces ewentualnej wymiany dysku nie powinien zająć nam więcej niż 5, do 10 min maksymalnie. Śrubki do zdjęcia pokrywy dolnej znajdziemy pod gumowymi nóżkami. Górne panele boczne wystarczy podważyć, żeby je usunąć. Pod nimi kryją się kolejne śrubki pozwalające nam dostać się do środka.
I o to jesteśmy we wnętrzu. Tu widzimy napęd i plastikową pokrywę komponentów. Po jej zdjęciu możemy poznać sekrety napędu, m.in. zauważamy oznaczenie lasera: EM-850 PHA 0672 23020A. Widzimy tu też moduł zasilania w oddzielnym module otoczonym osłoną. Pozwala on na zasilanie konsoli z napięcia stałego, jak i przemiennego. Specjalne układy pozwalają na pracę konsoli na całym świecie (akceptuje napięcia z zakresu od 100 do 240 VAC.
Główna elektronika przykryta jest płytką metalową, co stanowi ochronę przed zakłóceniami i radiator w jednym , co potwierdza fakt, że na jej powierzchni przytwierdzono wiatrak. Główne komponenty zostały ustawione tak jakby pod kątem 45 stopni do boków PCB. Znajdziemy tu:
Z boku jest zaślepka. Po jej usunięciu możemy dostać się do dysku twardego 2,5 cala (SATA II 3.0 Gbps, 5400 RPM). W tym celu powinniśmy usunąć niebieskie śruby Philipsa. Cały proces ewentualnej wymiany dysku nie powinien zająć nam więcej niż 5, do 10 min maksymalnie. Śrubki do zdjęcia pokrywy dolnej znajdziemy pod gumowymi nóżkami. Górne panele boczne wystarczy podważyć, żeby je usunąć. Pod nimi kryją się kolejne śrubki pozwalające nam dostać się do środka.
I o to jesteśmy we wnętrzu. Tu widzimy napęd i plastikową pokrywę komponentów. Po jej zdjęciu możemy poznać sekrety napędu, m.in. zauważamy oznaczenie lasera: EM-850 PHA 0672 23020A. Widzimy tu też moduł zasilania w oddzielnym module otoczonym osłoną. Pozwala on na zasilanie konsoli z napięcia stałego, jak i przemiennego. Specjalne układy pozwalają na pracę konsoli na całym świecie (akceptuje napięcia z zakresu od 100 do 240 VAC.
Główna elektronika przykryta jest płytką metalową, co stanowi ochronę przed zakłóceniami i radiator w jednym , co potwierdza fakt, że na jej powierzchni przytwierdzono wiatrak. Główne komponenty zostały ustawione tak jakby pod kątem 45 stopni do boków PCB. Znajdziemy tu: - Cell Broadband Engine CXD2996BGB,
- 512 Mb GDDR3 VRAM Hynix H5RS5223DFA,
- sterownik MultiAV Sony CXM4027R ,
- transmitter HDMI Panasonic MN8647091,
- 1 Gb XDR DRAM, Elpida X1032BBBG-3C-F.
- Sony RSX CDX530 "Reality Synthesizer",
- SoC WLAN/Bluetooth chip Marvell Avastar 88W8781,
- kontroler mostka I/O Sony CXD9963GB ,
- Macronix MX29GL128FLT2I,
- kontroler napędu Blu-Ray SATA/PATA Sony CXD5132R,
- zintegrowana jest tu też na PCB antena Wi-Fi.
- SW3-302 SCEI 1220EM42E
- BD7761EFV 227 T25
- Intersil ISL6332 MDRZ H223BCC
- IDT 4227ANLG 1149L
- podwójny synchroniczny kontroler step-down Texas Instruments PS53123.
