© SOI Technologie | 13 października 2016

SOI – technologia przyszłości dla elektroniki cyfrowej?

Technologia SOI ma stanowić małą rewolucję, wypierając technologię CMOS wśród cyfrowych układów scalonych. Ma nad nią kilka istotnych korzyści, dzięki czemu układy mogą się stać lepsze. Jest też na to dowód w postaci gotowego układu Sony.
SOI, czyli Silion-on-Insulator („Krzem na Izolatorze”) to nowatorska technologia, która do tej pory nie posiadała swojego przedstawiciela w postaci gotowego układu. Miała stanowić małą rewolucję na rynku układów cyfrowych, zastępując CMOS. Ma posiadać wiele zalet w stosunku do CMOS, zwłaszcza w kwestii wydajności, PPA oraz innowacyjności.

Co ciekawe, technologia SOI ma być prostsza od CMOS, tj. proces produkcji układów tej technologii będzie prostszy. To pociąga za sobą kolejne korzyści. Zmniejszy się poziom skomplikowania komponentów, zmniejszą koszty produkcji i zwiększy skalowalność.

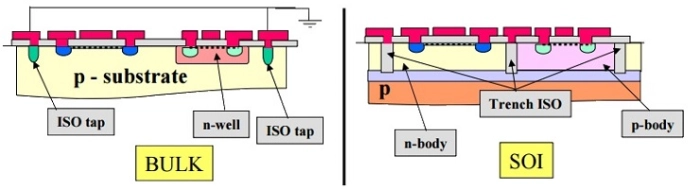

Czym jest SOI? Jak nazwa wskazuje, technologia ta odnosi się do budowy warstw układu. Cienka warstwa monokrystalicznego krzemu jest odizolowana od pozostałych warstw krzemowych. Ma to wprowadzać szereg korzyści, wynikających z nowego podejścia do budowy układów scalonych:
  • zmniejszy się pojemność złącza, która spowalniała szybkość przełączania się tranzystorów,
  • zwiększy się wydajność, co pociągnie za sobą możliwość dalszej redukcji napięcia Vdd,
  • by osiągnąć tą samą wydajność będzie można korzystać z jeszcze mniejszych elementów, komórek (pamięciowych), itp,
  • będzie można tworzyć układy jeszcze gęstsze, dzięki prostszej budowie i rezygnacji z konieczności stosowania niektórych rozwiązań, niezbędnych w CMOS,
  • zmniejszy się podatność na zakłócenia EMI,
  • zmniejszy się współczynnik powstawania błędów (SER),
  • możliwość pracy w dużo wyższych temperaturach (nawet do 300 stopni Celsjusza).
W praktyce oznacza to, że dostać będziemy mogli układy jeszcze wydajniejsze i/lub zużywające mniejsze ilości energii. Do tego będą to komponenty mniejsze, a przy tym wytrzymalsze. Zyskają na tym nie tylko procesory, ale też kości pamięciowe oraz układy RF. Poprawić ma się też gospodarka cieplna.

Wspomnieliśmy też na początku, że do tej pory, technologia ta była tylko teorią. No właśnie, była. Niedawno na rynku pojawić się układ, który stworzono w oparciu o tą technologię. Mowa tu o produkcie Sony, którym jest niewielki układ scalony do obsługi nawigacji satelitarnej GPS. Wykorzystuje on technologię FD-SOI („Zubożony krzem na izolatoze” - „Fully Depleted SOI”), opartą na procesie 28 nm.

Będzie on wykorzystywany w smartwatch chińskiej firmy Huami, będącej marką-córką Xiaomi. Sam zegarek ma posiadać też funkcje obsługi Bluetooth LE, WiFi, monitor pracy serca oraz NFC. To co ma go wyróżniać na tle inny smartwatch’ów to min. czas pracy. Mowa tu nawet o 5 dniach ciągłej pracy, przy włączonym odbiorniku GPS.

To duży krok naprzód i sukces Sony. Oznacza też jak wielkie możliwości niesie ze sobą technologia SOI i jakie może dać korzyści. Smartwatch Huami jest demonstracją tej technologii w kwestii niskiego zużycia energii.



I na koniec link do filmiku demonstrującego technologię SOI.

fot. © SOI
